Beskrivning

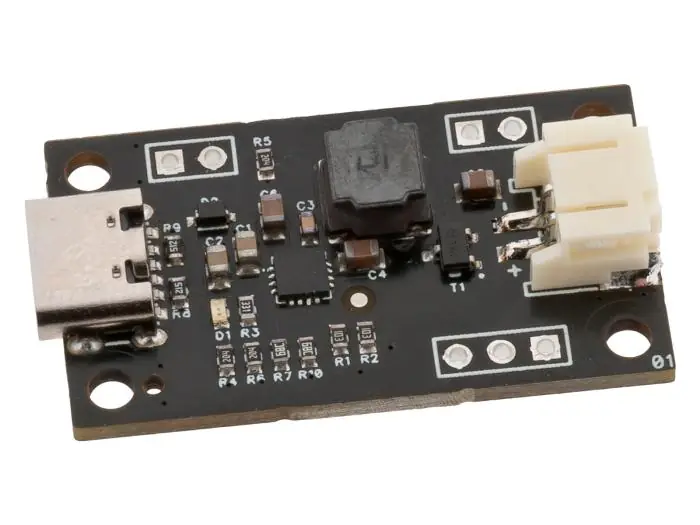

Batteriladdarmodul för en Li-Ion- eller LiPo-cell. Laddaren har integrerad skyddsfunktion och justerbar laddström. Kortet är avsett för laddning av 3.6-3.7 V celler och erbjuder en flexibel konfiguration, via lödbryggor kan laddströmmen justeras mellan 0.2 A och 2 A. Modulen använder en högeffektiv switchande krets, BQ25302 från Tesas Instruments. Laddaren har power-path-funktion som möjliggör samtidig drift av ansluten last medan batteriet laddas.
Laddning sker via USB-C eller via extern matning, och batteriet ansluts via JST-PH-kontakt eller lödpunkter. Separat utgång finns för att driva elektronik, med automatisk växling mellan batteridrift och extern matning. Status indikeras med lysdiod som visar laddning, fulladdat eller fel. Anslutningar för batterier med NTC finns, och kortet har standard 2.54 mm raster för enkel integration i prototyper och inbyggda system.
Specifikationer:
- Batterityp: Li-Ion eller LiPo 3.6-3.7 V
- Laddspänning: 4.2 V
- Laddström: 0.2 A till 2.0 A (justerbar via lödbryggor)
- Drivspänning: 4.1 V till 6.2 V eller via USB-C
- Skyddsfunktioner: Temperatur, under- och överspänning, överladdning
- Utgång: Lastutgång med automatisk växling (upp till ca 2 A)
- Verkningsgrad: 94 %
- Switchfrekvens: 1,2 MHz
- Batterianslutning: JST-PH samt lödpunkter
- NTC-anslutning för temperatur: Ja
- Rastermått: 2.54 mm på anslutningar
- Mått: 35 x 20 mm
- Monteringshål: 4 x 2.54 mm, cc 30 x 15 mm
