Beskrivning

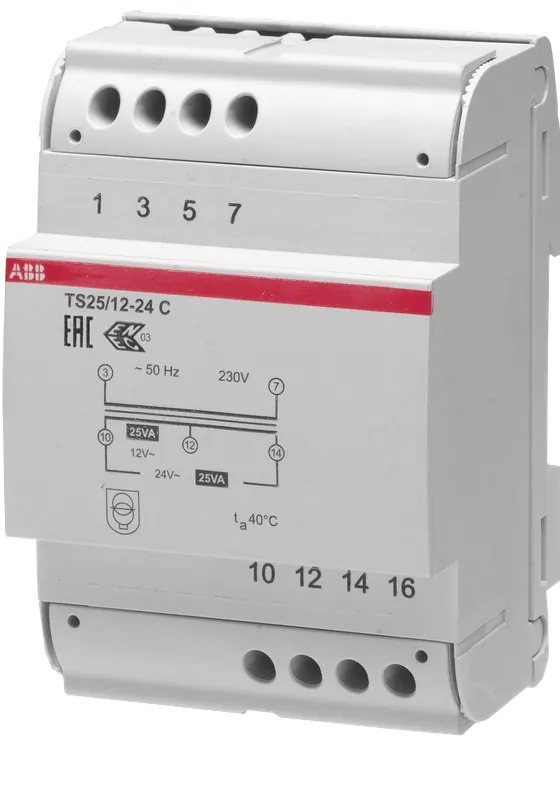

ABB TS‑C-transformatorn har en termisk skyddsanordning som återställer utgången automatiskt när transformatorn har kylts ner tillräckligt, vilket gör att den återupptar drift efter att ett överlast- eller kortslutningsfel har åtgärdats. Transformatorn är kortslutningsskyddad och avsedd för montering i elcentral i normutförande; utanpåliggande eller infällt montage är inte aktuellt. Den har en primärspänning på 230 V, en maximal uteffekt på 25 W och en maximal utström på 1,04 A, och den används för att mata mätare och extra elektronisk utrustning, till exempel mätinstrument och videoporttelefonsystem med BUS‑kommunikation, samt för kretsar i badrum och duschar och för belysning. Transformatorns yttre mått är 120 mm i längd, 70 mm i bredd och 85 mm i höjd och motsvarar fyra modulmellanrum; en av-/på‑knapp saknas.
| Tekniska data | |
| Bredd | 70 mm |
|---|---|
| Bredd i antal modulmellanrum | 4 |
| Höjd | 85 mm |
| Infälld montering | Nej |
| Kortslutningsskyddad | Ja |
| Lämplig för elcentral (normutförande) | Ja |
| Längd | 44 mm |
| Max. uteffekt | 25 W |
| Max. utström | 1.04 A |
| Med knapp Av/På | Nej |
| Primärspänning | 230 V |
| Temperaturskydd | Ja |
| Utanpåliggande montage | Nej |
