Beskrivning

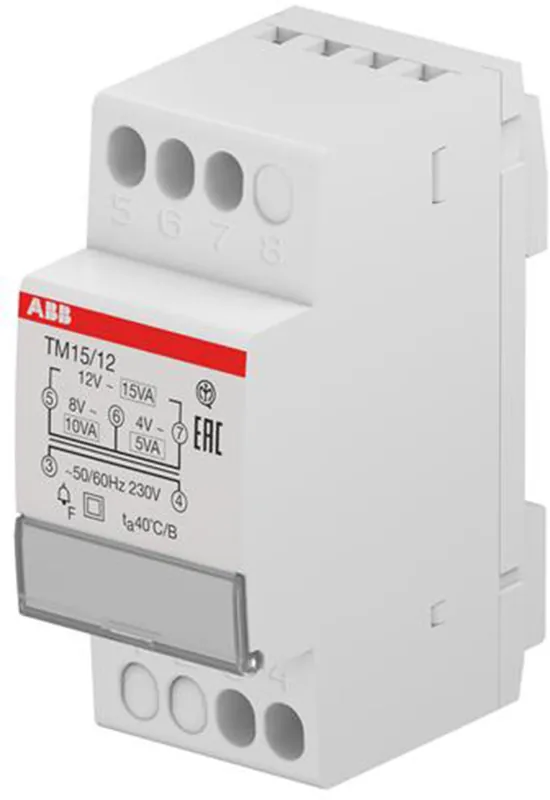

ABB transformatorer är standardringledningstransformatorer med säker låg spänning på sekundärsidan och lämpar sig för laster som kräver diskontinuerlig tillförsel, till exempel dörrklockor och klockspel. De har primärspänning 230 V och tre sekundära utgångar på 4 V, 8 V respektive 12 V med motsvarande sekundärströmstyrkor 3,75 A, 1,87 A och 1,25 A, vilket ger en max uteffekt på 15 W och en max utström om 3,75 A. Transformatorerna är kortslutningsskyddade och avsedda för montage i elcentral i normutförande; de saknar temperaturskydd och är försedda utan Av/På-knapp. Isoleringen ger separation mellan primära och sekundära kretsar. Kapslingens mått är 65 mm i längd, 35 mm i bredd och 85 mm i höjd, motsvarande två modulmellanrum i bredd, och effektförlusten är 4 W.
| Tekniska data | |
| Bredd | 35 mm |
|---|---|
| Bredd i antal modulmellanrum | 2 |
| Höjd | 85 mm |
| Infälld montering | Nej |
| Kortslutningsskyddad | Ja |
| Lämplig för elcentral (normutförande) | Ja |
| Längd | 65 mm |
| Max. effektförlust | 4 W |
| Max. uteffekt | 15 W |
| Max. utström | 3.75 A |
| Med knapp Av/På | Nej |
| Primärspänning | 230 V |
| Sekundärspänning 1 | 4 V |
| Sekundärspänning 2 | 8 V |
| Sekundärspänning 3 | 12 V |
| Sekundärströmstyrka 1 | 3.75 A |
| Sekundärströmstyrka 2 | 1.87 A |
| Sekundärströmstyrka 3 | 1.25 A |
| Temperaturskydd | Nej |
| Typ av transformator | Standardringledningstransformator |
| Utanpåliggande montage | Nej |
