Beskrivning

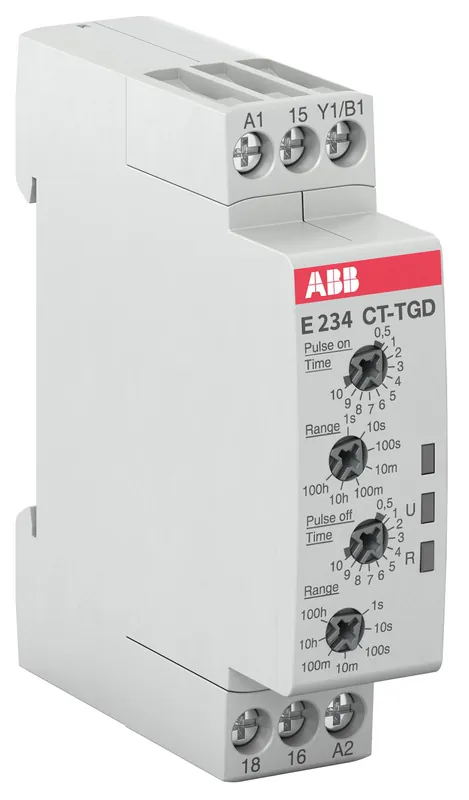

ABB pulsgenerator har en växlande kontakt och ett tidsområde från 0,05 s till 100 timmar, med manöverspänning 24–48 V DC eller 24–240 V AC. ABB pulsgenerator är avsedd för montage på DIN-skena och har skruvanslutning samt kapslingsklass IP20; märkström är 6 A. ABB pulsgenerator har måtten 17,5 mm i bredd, 70 mm i höjd och 63 mm i djup.
| Tekniska data | |
| Typ | CT-TGD.12 |
|---|---|
| Antal utgångar, fördröjda, växlande | 1 |
| Antal utgångar, ofördröjda, växlande | 1 |
| Bredd | 17.5 mm |
| Djup | 63 mm |
| Fjärrstyrning möjlig | Nej |
| Funktion blinkning, startar med paus, fast tid | Nej |
| Funktion blinkning, startar med puls, fast tid | Nej |
| Funktion flytande kontakt vid avmagnetisering | Nej |
| Funktion flytande kontakt vid magnetisering | Nej |
| Funktion fördröjning avmagnetisering | Nej |
| Funktion fördröjning magnetisering | Nej |
| Funktion pulsformning | Nej |
| Funktion stjärn-triangel | Nej |
| Höjd | 70 mm |
| Klockfunktion, startar med paus, variabel | Nej |
| Klockfunktion, startar med puls, variabel | Nej |
| Lämplig enbart för fjärrstyrning | Nej |
| Lämplig för montage på DIN-skena | Ja |
| Med halvledarutgång | Nej |
| Märkspänning matning vid AC 50 Hz | 24-240 V |
| Märkspänning matning vid AC 60 Hz | 24-240 V |
| Märkspänning matning vid DC | 24-48 V |
| Märkström | 6 A |
| Påbyggbara kontaktblock | Nej |
| Spänningstyp för manöver | AC/DC |
| Tidsområde | 0.05-360000 s |
| Typ av elanslutning | Skruvanslutning |
| Utgångar, reversibla fördröjda/ofördröjda | Nej |
| Antal utgångar, fördröjda, växlande | 1 |
| Antal utgångar, ofördröjda, växlande | 1 |
