Beskrivning

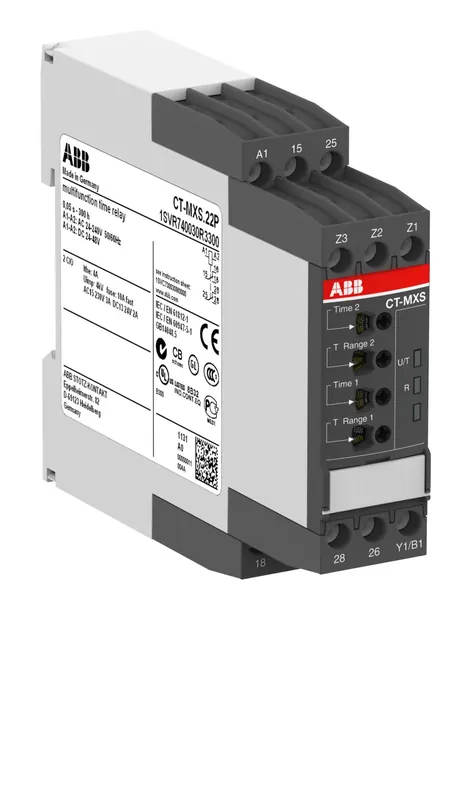

ABB multifunktionstidrelä har ett tidsområde på 0,05–1 080 000 s och är avsett för montage på DIN-skena. ABB multifunktionstidrelä drivs av AC/DC med manöverspänning 24–240 V vid AC 50/60 Hz och 24–48 V vid DC och kan fjärrstyras. ABB multifunktionstidrelä har två ofördröjda växlande utgångar och två fördröjda växlande utgångar med märkström upp till 4 A, och kontaktutförandet ger en flytande kontakt vid magnetisering. ABB multifunktionstidrelä har fjäderklämanslutning (push-in) för elanslutning, kapslingsklass IP20 och levereras utan uttag; måtten är 22,5 mm i bredd, 85,6 mm i höjd och 103,7 mm i djup.
| Tekniska data | |
| Antal utgångar, fördröjda, slutande | 0 |
|---|---|
| Antal utgångar, fördröjda, växlande | 2 |
| Antal utgångar, fördröjda, öppnande | 0 |
| Antal utgångar, ofördröjda, slutande | 0 |
| Antal utgångar, ofördröjda, växlande | 0 |
| Antal utgångar, ofördröjda, öppnande | 0 |
| Bredd | 22.5 mm |
| Djup | 103.7 mm |
| Fjärrstyrning möjlig | Ja |
| Funktion blinkning, startar med paus, fast tid | Nej |
| Funktion blinkning, startar med puls, fast tid | Nej |
| Funktion flytande kontakt vid avmagnetisering | Ja |
| Funktion flytande kontakt vid magnetisering | Ja |
| Funktion fördröjning avmagnetisering | Ja |
| Funktion fördröjning magnetisering | Ja |
| Funktion pulsformning | Ja |
| Funktion stjärn-triangel | Nej |
| Höjd | 85.6 mm |
| Klockfunktion, startar med paus, variabel | Nej |
| Klockfunktion, startar med puls, variabel | Nej |
| Lämplig enbart för fjärrstyrning | Nej |
| Med halvledarutgång | Nej |
| Märkspänning matning vid AC 50 Hz | 24-240 V |
| Märkspänning matning vid AC 60 Hz | 24-240 V |
| Märkspänning matning vid DC | 24-48 V |
| Påbyggbara kontaktblock | Nej |
| Spänningstyp för manöver | AC/DC |
| Tidsområde | 0.05-1080000 s |
| Typ av elanslutning | Fjäderklämanslutning |
| Utgångar, reversibla fördröjda/ofördröjda | Nej |
