Beskrivning
Den inbyggda solid state-utgången gör den särskilt lämplig för applikationer med frekvent växling.
tidreläet matas via halvledarutgången och timerfunktionen startas när det finns matning till tidreläet.
Maxbelastningen på utgången är 0,7A och tidreläet kan förses med allt från 24-240V AC/DC.
Tidsintervallet kan fritt justeras inom ett av de valda 7 tidsintervallen med de 2 justeringsskruvarna på framsidan.
RE17LAMW har följande tidsintervall:
0,1-1 sekund
1-10 sekunder
6-60 sekunder
1-10 minuter
6-60 minuter
1-10 timmar
10-100 timmar
Tänk på att tidreläer med halvledarutgång INTE har en inbyggd lysdiod för statusindikering.

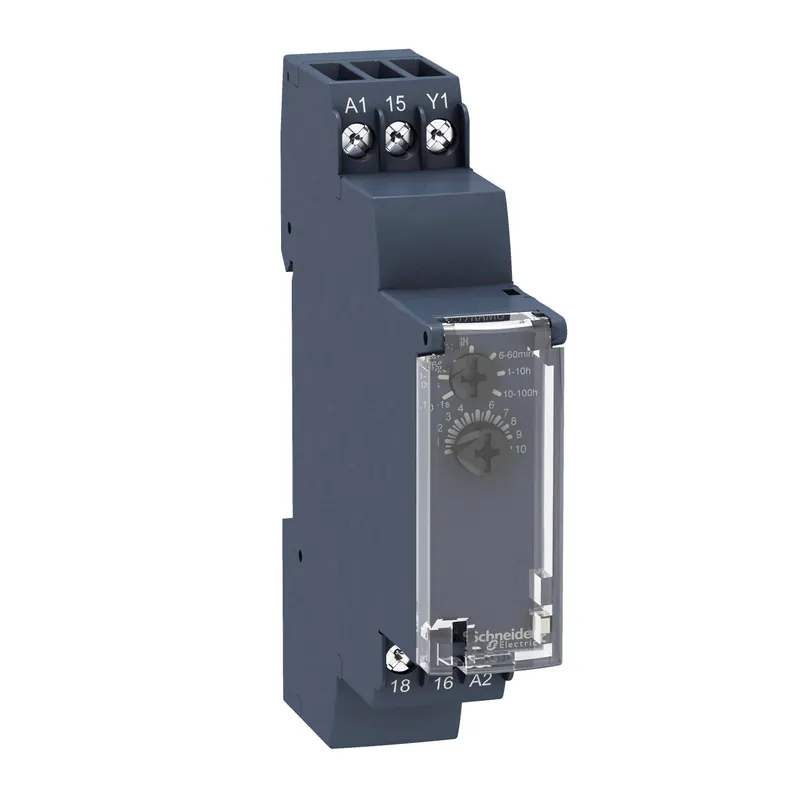

Harmony RE17 är en serie kompakta tidreläer för enkel montering på en DIN-skena. Med sina endast 17,5 mm. i bredd tar den bara lite av det värdefulla utrymmet i panelen. Tidreläets låga djup gör också att den kan placeras bakom ett lock framtill på brädan om så önskas. Det genomskinliga frontskyddet skyddar tidreläet mot damm och smuts. Det är också möjligt att låsa den för att skydda mot oavsiktlig justering av tidreläet.
- Diagnostikkknapp för att kontrollera nedströmskretse, förkorta driftsättnings- och felsökningstiden
- Brett område för tidsjustering: från 0,01 s till 999 timmar.
- Kompatibel med en mängd olika tillämpningar, inklusive maskiner, fastigheter, vattensegment och HVAC.
- Oöverträffad noggrannhet, förebyggande underhåll och överlägsen säkerhet.
- Flexibelt urval av skruvanslutningar eller fjäderkopplingsterminaler för ledningsdragning.
| Tekniska data | |
| REACH – Innehåller kandidatämnen | Bly |
|---|---|
| REACH Datum | 2023-03-20 |
| REACH Informationsplikt | Yes |
| Typ | RE17LAMW |
| Utförande | Tillslagsfördröjt |
| Utgång | Statisk |
| Antal utgångar, fördröjda, slutande | 0 |
| Antal utgångar, fördröjda, växlande | 0 |
| Antal utgångar, fördröjda, öppnande | 0 |
| Antal utgångar, ofördröjda, slutande | 0 |
| Antal utgångar, ofördröjda, växlande | 0 |
| Antal utgångar, ofördröjda, öppnande | 0 |
| Bredd | 17.5 mm |
| Djup | 72 mm |
| Fjärrstyrning möjlig | Nej |
| Funktion blinkning, startar med paus, fast tid | Nej |
| Funktion blinkning, startar med puls, fast tid | Nej |
| Funktion flytande kontakt vid avmagnetisering | Nej |
| Funktion flytande kontakt vid magnetisering | Nej |
| Funktion fördröjning avmagnetisering | Nej |
| Funktion fördröjning magnetisering | Ja |
| Funktion pulsformning | Nej |
| Funktion stjärn-triangel | Nej |
| Höjd | 90 mm |
| Klockfunktion, startar med paus, variabel | Nej |
| Klockfunktion, startar med puls, variabel | Nej |
| Lämplig enbart för fjärrstyrning | Nej |
| Lämplig för montage på DIN-skena | Ja |
| Med halvledarutgång | Ja |
| Med Plug-in-uttag | Nej |
| Märkspänning matning vid AC 50 Hz | 24-240 V |
| Märkspänning matning vid AC 60 Hz | 24-240 V |
| Märkspänning matning vid DC | 24-240 V |
| Påbyggbara kontaktblock | Nej |
| Spänningstyp för manöver | AC/DC |
| Tidsområde | 0.1-360000 s |
| Typ av elanslutning | Skruvanslutning |
| Utgångar, reversibla fördröjda/ofördröjda | Nej |
