Beskrivning

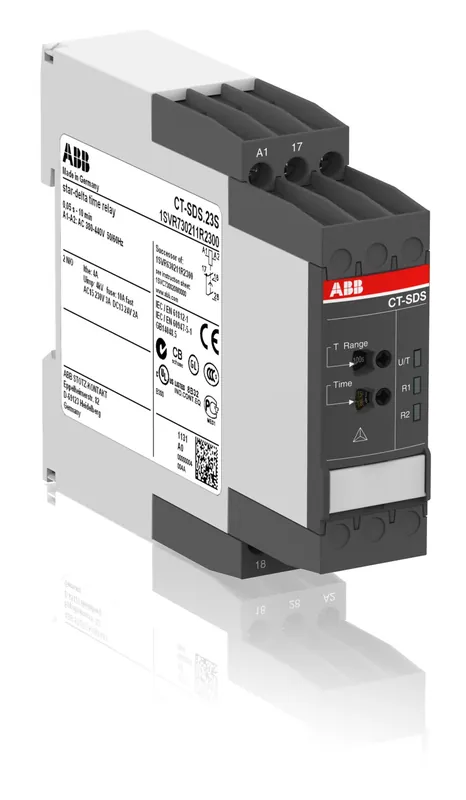

ABB Y/D-tidrelä för stjärn-triangel-omkoppling har en fast överkopplingstid på 50 ms och ett inställbart tidsområde för drifttid från 0,05 till 600 s. Manöverspänningen är 380–440 V AC och enheten stödjer både AC- och DC-drift inom angivna spänningsintervall. ABB Y/D-tidreläet har två omedelbara och två fördröjda slutande kontakter med märkström 4 A, skruvanslutningar och är avsedd för montering på DIN-skena. Enheten har kapslingsklass IP20, levereras utan uttag och är inte avsedd för frontmontering; måtten är 22,5 mm bred, 85,6 mm hög och 103,7 mm djup.
| Tekniska data | |
| Antal utgångar, fördröjda, slutande | 2 |
|---|---|
| Antal utgångar, fördröjda, växlande | 0 |
| Antal utgångar, fördröjda, öppnande | 0 |
| Antal utgångar, ofördröjda, slutande | 0 |
| Antal utgångar, ofördröjda, växlande | 0 |
| Antal utgångar, ofördröjda, öppnande | 0 |
| Bredd | 22.5 mm |
| Djup | 103.7 mm |
| Fjärrstyrning möjlig | Nej |
| Funktion blinkning, startar med paus, fast tid | Nej |
| Funktion blinkning, startar med puls, fast tid | Nej |
| Funktion flytande kontakt vid avmagnetisering | Nej |
| Funktion flytande kontakt vid magnetisering | Nej |
| Funktion fördröjning avmagnetisering | Nej |
| Funktion fördröjning magnetisering | Nej |
| Funktion pulsformning | Nej |
| Funktion stjärn-triangel | Ja |
| Höjd | 85.6 mm |
| Klockfunktion, startar med paus, variabel | Nej |
| Klockfunktion, startar med puls, variabel | Nej |
| Lämplig enbart för fjärrstyrning | Nej |
| Med halvledarutgång | Nej |
| Märkspänning matning vid AC 50 Hz | 380-440 V |
| Märkspänning matning vid AC 60 Hz | 380-440 V |
| Märkspänning matning vid DC | 24-48 V |
| Påbyggbara kontaktblock | Nej |
| Spänningstyp för manöver | AC |
| Tidsområde | 0.05-600 s |
| Typ av elanslutning | Skruvanslutning |
| Utgångar, reversibla fördröjda/ofördröjda | Nej |
| Antal utgångar, fördröjda, slutande | 2 |
| Antal utgångar, fördröjda, växlande | 0 |
| Antal utgångar, fördröjda, öppnande | 0 |
| Antal utgångar, ofördröjda, slutande | 0 |
| Antal utgångar, ofördröjda, växlande | 0 |
| Antal utgångar, ofördröjda, öppnande | 0 |
