Beskrivning

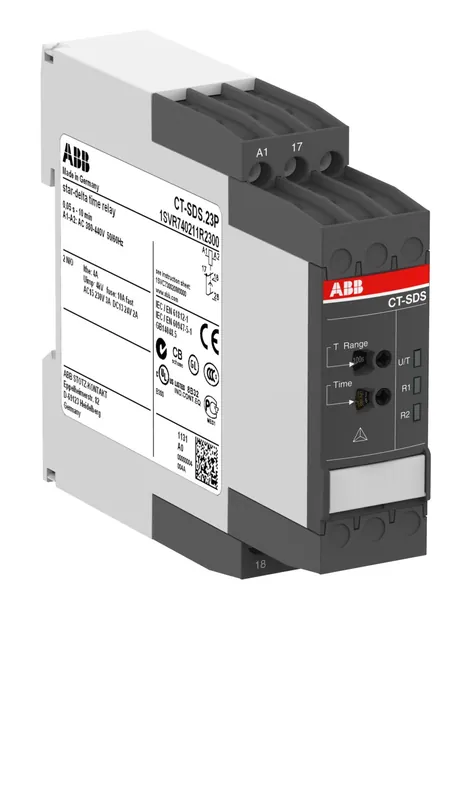

ABB tidrelä för stjärn-triangelstart (Y/D) med två omedelbara slutande kontakter och två fördröjda slutande kontakter. Enheten har ett inställbart tidsområde 0,05–600 s, manöverspänning 380–440 V AC vid 50/60 Hz samt möjlighet till märkspänning vid DC 24–48 V. ABB tidrelä är utfört med fjäderklämanslutningar (push-in), har kapslingsklass IP20 och är avsedd för montage på DIN-skena. Märkström för utgångarna är 4 A och modulens mått är 22,5 mm i bredd, 85,6 mm i höjd och 103,7 mm i djup.
| Tekniska data | |
| Antal utgångar, fördröjda, slutande | 2 |
|---|---|
| Antal utgångar, fördröjda, växlande | 0 |
| Antal utgångar, fördröjda, öppnande | 0 |
| Antal utgångar, ofördröjda, slutande | 0 |
| Antal utgångar, ofördröjda, växlande | 0 |
| Antal utgångar, ofördröjda, öppnande | 0 |
| Bredd | 22.5 mm |
| Djup | 103.7 mm |
| Fjärrstyrning möjlig | Nej |
| Funktion blinkning, startar med paus, fast tid | Nej |
| Funktion blinkning, startar med puls, fast tid | Nej |
| Funktion flytande kontakt vid avmagnetisering | Nej |
| Funktion flytande kontakt vid magnetisering | Nej |
| Funktion fördröjning avmagnetisering | Nej |
| Funktion fördröjning magnetisering | Nej |
| Funktion pulsformning | Nej |
| Funktion stjärn-triangel | Ja |
| Höjd | 85.6 mm |
| Klockfunktion, startar med paus, variabel | Nej |
| Klockfunktion, startar med puls, variabel | Nej |
| Lämplig enbart för fjärrstyrning | Nej |
| Med halvledarutgång | Nej |
| Märkspänning matning vid AC 50 Hz | 380-440 V |
| Märkspänning matning vid AC 60 Hz | 380-440 V |
| Märkspänning matning vid DC | 24-48 V |
| Påbyggbara kontaktblock | Nej |
| Spänningstyp för manöver | AC |
| Tidsområde | 0.05-600 s |
| Typ av elanslutning | Fjäderklämanslutning |
| Utgångar, reversibla fördröjda/ofördröjda | Nej |
| Antal utgångar, fördröjda, slutande | 2 |
| Antal utgångar, fördröjda, växlande | 0 |
| Antal utgångar, fördröjda, öppnande | 0 |
| Antal utgångar, ofördröjda, slutande | 0 |
| Antal utgångar, ofördröjda, växlande | 0 |
| Antal utgångar, ofördröjda, öppnande | 0 |
