Beskrivning

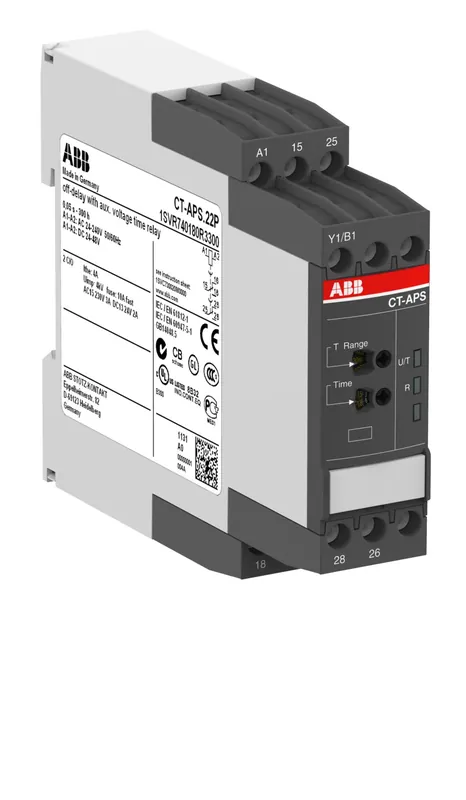

ABB frånslagsfördröjt tidrelä har två växlande kontakter och ett inställbart tidsområde 0,05 s–1 080 000 s, motsvarande upp till 300 timmar. ABB:s relä är avsett för manöverspänning AC/DC med matningsintervall 24–240 V AC vid 50/60 Hz och 24–48 V DC, och anslutning sker via fjäderklämma. Reläkontakterna är dimensionerade för en märkström om 4 A vid en brytspänning upp till 250 V AC. Enheten har kapslingsklass IP20 och är avsedd för montage på DIN-skena; bredden är 22,5 mm, höjden 85,6 mm och djupet 103,7 mm.
| Tekniska data | |
| Antal utgångar, fördröjda, slutande | 0 |
|---|---|
| Antal utgångar, fördröjda, växlande | 2 |
| Antal utgångar, fördröjda, öppnande | 0 |
| Antal utgångar, ofördröjda, slutande | 0 |
| Antal utgångar, ofördröjda, växlande | 0 |
| Antal utgångar, ofördröjda, öppnande | 0 |
| Bredd | 22.5 mm |
| Djup | 103.7 mm |
| Fjärrstyrning möjlig | Nej |
| Funktion blinkning, startar med paus, fast tid | Nej |
| Funktion blinkning, startar med puls, fast tid | Nej |
| Funktion flytande kontakt vid avmagnetisering | Nej |
| Funktion flytande kontakt vid magnetisering | Nej |
| Funktion fördröjning avmagnetisering | Ja |
| Funktion fördröjning magnetisering | Nej |
| Funktion pulsformning | Nej |
| Funktion stjärn-triangel | Nej |
| Höjd | 85.6 mm |
| Klockfunktion, startar med paus, variabel | Nej |
| Klockfunktion, startar med puls, variabel | Nej |
| Lämplig enbart för fjärrstyrning | Nej |
| Med halvledarutgång | Nej |
| Märkspänning matning vid AC 50 Hz | 24-240 V |
| Märkspänning matning vid AC 60 Hz | 24-240 V |
| Märkspänning matning vid DC | 24-48 V |
| Påbyggbara kontaktblock | Nej |
| Spänningstyp för manöver | AC/DC |
| Tidsområde | 0.05-1080000 s |
| Typ av elanslutning | Fjäderklämanslutning |
| Utgångar, reversibla fördröjda/ofördröjda | Nej |
| Antal utgångar, fördröjda, slutande | 0 |
| Antal utgångar, fördröjda, växlande | 2 |
| Antal utgångar, fördröjda, öppnande | 0 |
| Antal utgångar, ofördröjda, slutande | 0 |
| Antal utgångar, ofördröjda, växlande | 0 |
| Antal utgångar, ofördröjda, öppnande | 0 |
