Beskrivning

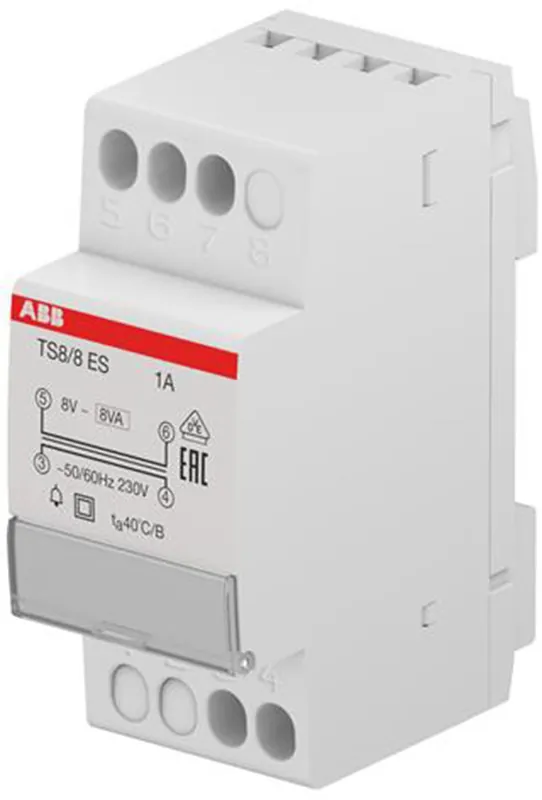

ABB TS-transformatorerna är standardringledningstransformatorer som ger säkerhetsställd lågspänning på sekundärsidan och är lämpliga för laster som kräver diskontinuerlig tillförsel, exempelvis dörrklockor och klockspel. De har primärspänning 230 V och sekundärspänning 8 V med en sekundärström på 1 A och en maximal uteffekt på 8 W. Transformatorerna är kortslutningsskyddade och har temperaturskydd på sekundärsidan. De är konstruerade för felsäker drift och har isolering och separation mellan primära och sekundära kretsar. Transformatorerna är avsedda för montering i elcentral i normutförande och är varken avsedda för utanpåliggande eller infälld montering.
| Tekniska data | |
| Bredd | 35 mm |
|---|---|
| Bredd i antal modulmellanrum | 2 |
| Höjd | 85 mm |
| Infälld montering | Nej |
| Kortslutningsskyddad | Ja |
| Lämplig för elcentral (normutförande) | Ja |
| Längd | 65 mm |
| Max. effektförlust | 4 W |
| Max. uteffekt | 8 W |
| Max. utström | 1 A |
| Med knapp Av/På | Nej |
| Primärspänning | 230 V |
| Sekundärspänning 1 | 8 V |
| Sekundärströmstyrka 1 | 1 A |
| Temperaturskydd | Ja |
| Typ av transformator | Standardringledningstransformator |
| Utanpåliggande montage | Nej |
