Beskrivning
TeSys U -Elektronisk skyddsmodul finns i tre utföranden: Standard, Avancerad, Multifunktion. Skyddsmodulen väljs utifrån manöverspänning, motoreffekt och den typ av skydd som krävs. Skyddsmodulerna kan bytas utan verktyg och har ett brett inställningsområde och låg värmeavgivning. Skydd mot överlast och kortslutning. Skydd mot fasfel och fasobalans. Skydd mot isolationsfel (endast skydd av utrustning).
| Tekniska data | |
| REACH – Innehåller kandidatämnen | Bly |
|---|---|
| REACH Datum | 2022-07-20 |
| REACH Informationsplikt | Yes |

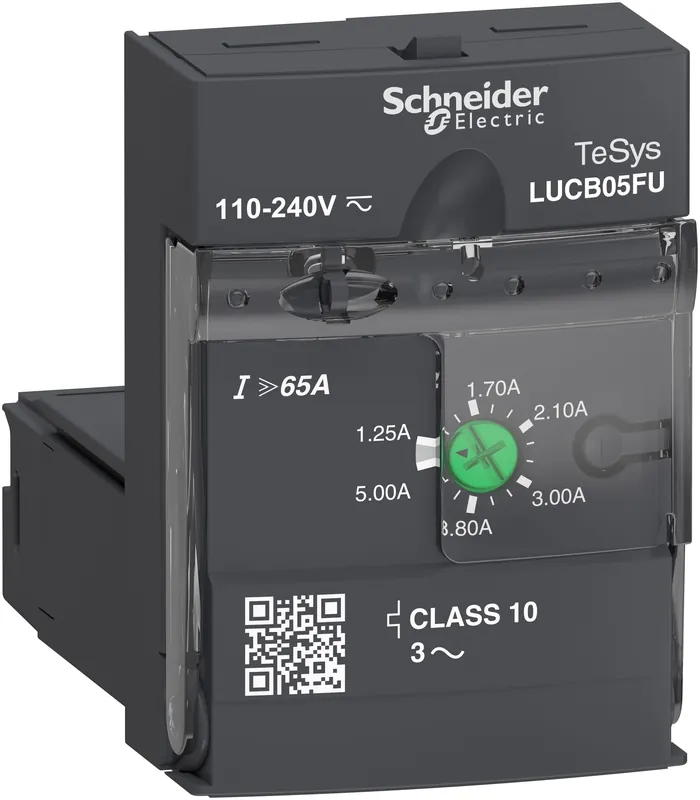

| Typ | LUCB05FU* |
| Antal hjälpkontakter normalt stängda (NC) | 0 |
| Antal hjälpkontakter normalt öppna (NO) | 0 |
| Antal poler | 3 |
| Huvudströmkretsens anslutningssätt | Övrigt |
| Inställning för överlastutlösare | 1.25-5 A |
| Med jordfelskyddsfunktion | Ja |
| Märkspänning matning vid AC 50 Hz | 110-240 V |
| Märkspänning matning vid AC 60 Hz | 110-240 V |
| Märkspänning matning vid DC | 110-220 V |
| Nominell kontinuerlig ström Iu | 5 A |
| Slutvärde för momentana kortslutningsutlösarens inställningsområde | 65 A |
| Spänningstyp för manöver | AC/DC |
| Startvärde för momentana kortslutningsutlösarens inställningsområde | 65 A |
| Typ av kortslutningsutlösning | Ej fördröjd |
| Typ av motorskydd | Elektronisk utlösare |
