Beskrivning

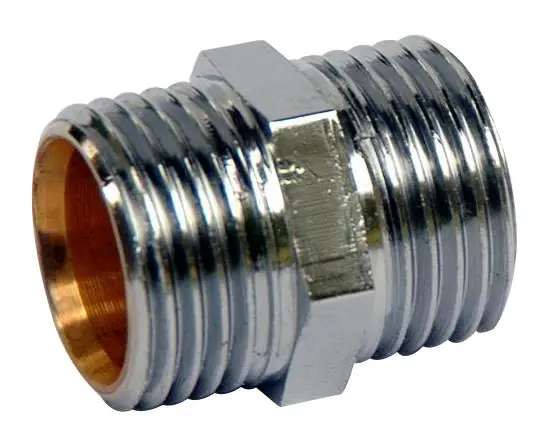

För koppar-, stål- och PEX-rör. Till mjuka och halvhårda koppar- och stålrör samt PEX-rör skall stödhylsor användas. G=cylindrisk rörgänga. Utvändig gänga, förkromad.
| Tekniska data | |
| Utvändig rördiameter anslutning 1 | 10 mm |
|---|---|
| Utvändig rördiameter anslutning 2 | 10 mm |
| Anslutning 1 | Utvändig gänga G, cylindrisk (BSPP) |
| Anslutning 2 | Utvändig gänga G, cylindrisk (BSPP) |
| Dimension anslutning 1 | 10 (3/8") |
| Dimension anslutning 2 | 10 (3/8") |
| Material, anslutning 1 | Mässing |
| Material anslutning 2 | Mässing |
| Materialkvalitet, anslutning 1 | Mässing avzinkningshärdig (DZR) |
| Materialkvalitet anslutning 2 | Mässing avzinkningshärdig (DZR) |
| Max arbetstryck vid 20°C (PN) | 16 bar |
| Max medietemperatur (kontinuerlig) | 120 °C |
| Min medietemperatur (kontinuerlig) | -50 °C |
| Form | Rak |
| Nyckelvidd mutter | 20 mm |
| Ytbehandling, anslutning 1 | Obehandlad |
| Ytbehandling, anslutning 2 | Obehandlad |
| Ytskydd, anslutning 1 | Förkromad |
| Ytskydd, anslutning 2 | Förkromad |
