Beskrivning

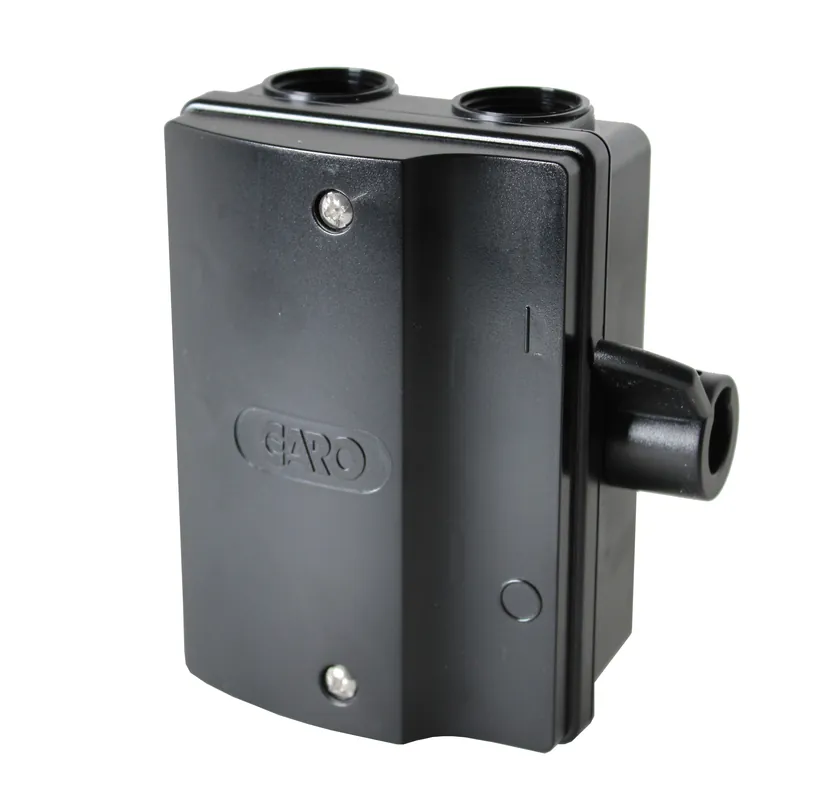

GARO AB brytare i utförande med märkströmmar 25 A. GARO AB brytare har testats enligt EN 60 947-3 och är försedd med dubbla brytställen; brytavståndet är 12,5 mm och den villkorade nominella kortslutningsströmmen är 50 kA. GARO AB brytare är utrustad med dörrkoppling som möjliggör förbikoppling vid värmefotografering även när vredet är i tillslaget läge, och vredet kan låsas med upp till tre hänglås. Förberedd för förskruvning med M-gänga och har en så kallad snap-on-hjälpkontakt.
| Tekniska data | |
| Antal hjälpkontakter normalt stängda (NC) | 0 |
|---|---|
| Antal hjälpkontakter normalt öppna (NO) | 1 |
| Antal omkopplare | 0 |
| Antal poler | 3 |
| Antal växlande hjälpkontakter | 0 |
| Apparatbyggsätt | Komplett apparat i kapsling |
| Färg på manöverelement | Svart |
| Huvudströmkretsens anslutningssätt | Kabelklämma |
| Integrerad motordrift | Nej |
| Kan spärras/låsas | Ja |
| Kapslingsklass (IP) framsida | IP65 |
| Lämplig för centralt frontmontage | Ja |
| Lämplig för fyrhåls frontmontage | Ja |
| Lämplig för golvmontering | Nej |
| Lämplig för inbyggnad i fördelningar | Ja |
| Lämplig för mellanmontage | Ja |
| Max. märkdriftspänning Ue vid AC | 690 V |
| Motordrift valbar | Nej |
| Märkdrifteffekt vid AC-3, 400 V | 0 kW |
| Märkdriftspänning | 400-690 V |
| Märkkorttidsströmhållfasthet Icw | 0 kA |
| Märkström kontinuerlig Iu | 25 A |
| Märkström vid AC-21, 400 V | 0 A |
| Märkström vid AC-23, 400 V | 0 A |
| Märkuteffekt vid AC-23, 400 V | 11 kW |
| Omkopplingseffekt vid 400 V | 0 kW |
| Spänningsutlösare valbar | Nej |
| Typ av kontrollelement | Vippa |
| Utförande som huvudbrytare | Nej |
| Utförande som nödstoppsinstallation | Nej |
| Utförande som service-/reparationsbrytare | Ja |
| Utförande som säkerhetsbrytare | Ja |
| Version med omkastad omkopplare | Nej |
| Villkorad nominell kortslutningsström Iq | 25 kA |
