Beskrivning

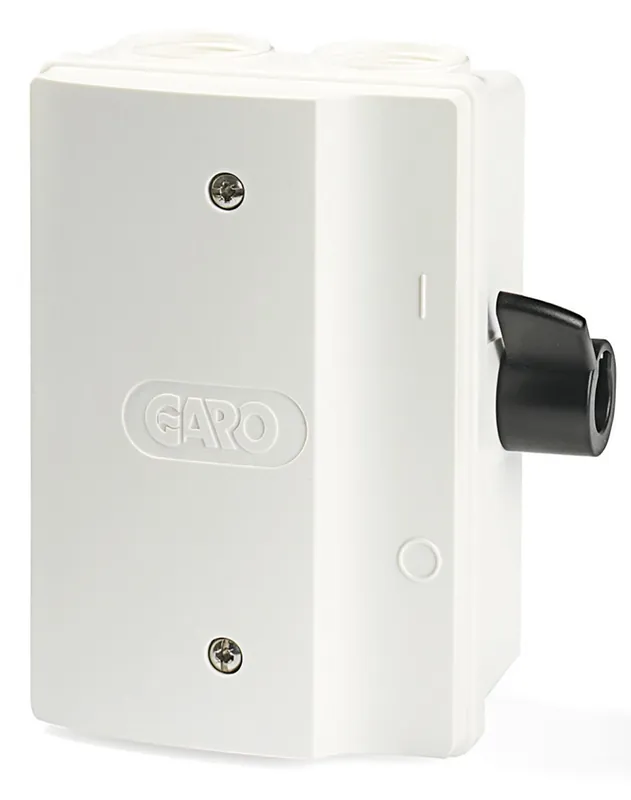

Kapsling av isolerande, slagtåligt och korrisionsbeständigt material. Provade enligt SS 428 06 05 ochEN60947-3, CE-märkta och SEMKO-certifierade. Säkerhetsbrytarna 16A har ett låsbart sidohandtag medan brytarna 25 till 125A är frontmanövrerade med låsmöjligheter. Alla brytarna exklusive SBG 316 och SBG 416G är försedda med hjälpkontakt. Samtliga brytare har utbrytbara hål för ledningsinföring uppåt och nedåt och levereras med tätnippel för IP65.
| Tekniska data | |
| Typ | SBG 316V |
|---|---|
| Märkström vid AC-23, 400 V | 0 A |
| Nominell kontinuerlig ström Iu | 16 A |
| Färg | Vit |
| Antal poler | 3 |
| Antal slutande hjälpkontakter | 0 |
| Antal öppnande hjälpkontakter | 0 |
| Utförande som huvudbrytare | Nej |
| Utförande som service-/reparationsbrytare | Ja |
| Utförande som säkerhetsbrytare | Ja |
| Max. märkdriftspänning Ue vid AC | 690 V |
| Märkuteffekt vid AC-23, 400 V | 7.5 kW |
| Märkström vid AC-21, 400 V | 0 A |
| Utförande som nödstoppsinstallation | Nej |
| Skyddsklass (IP), framsidan | IP65 |
| Antal omkopplare | 0 |
| Nominell driftspänning | 400-690 V |
| Nominell effekt vid AC-3, 400 V | 0 kW |
| Antal växlande hjälpkontakter | 0 |
| Färg på manöverelement | Svart |
| Bredd | 117 mm |
| Djup | 62 mm |
| Höjd | 137 mm |
| Apparatbyggsätt | Komplett apparat i kapsling |
| Huvudströmkretsens anslutningssätt | Kabelklämma |
| Integrerad motordrift | Nej |
| Kan spärras/låsas | Ja |
| Lämplig för fyrhåls frontmontage | Ja |
| Lämplig för centralt frontmontage | Ja |
| Lämplig för golvmontering | Nej |
| Lämplig för inbyggnad i fördelningar | Ja |
| Lämplig för mellanmontage | Ja |
| Motordrift valbar | Nej |
| Spänningsutlösare valbar | Nej |
| Typ av kontrollelement | Vippa |
| Skyddsnivå (NEMA) | Övrigt |
| Villkorad nominell kortslutningsström Iq | 25 kA |
| Märkkorttidsströmhållfasthet Icw | 0 kA |
| Omkopplingseffekt vid 400 V | 0 kW |
