Beskrivning

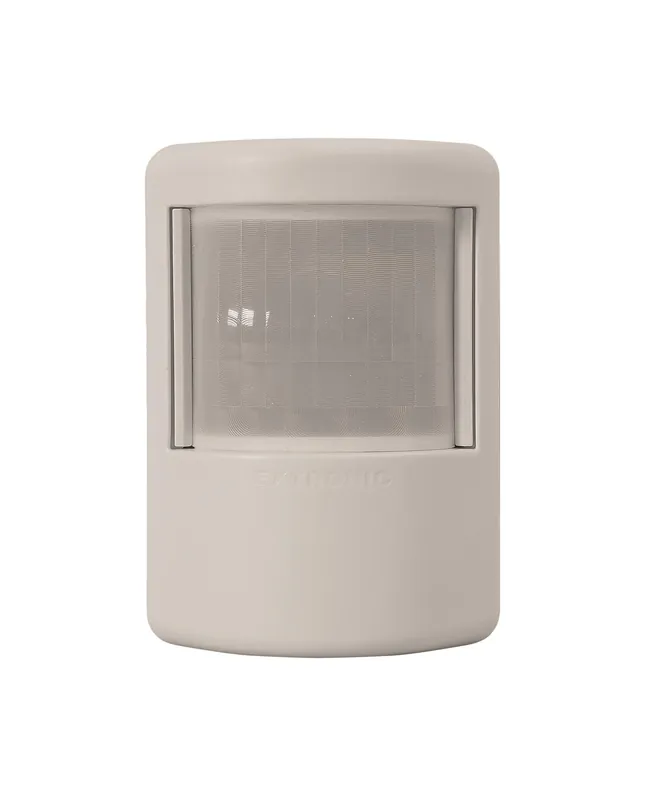

PD-2400 är en passiv IR-detektor avsedd för närvarodetektering. Den har en känslig pyroelektrisk sensor som reagerar på förändringar i värmestrålningen. Elektroniken och programvaran i PD-2400:s mikroprocessor är speciellt konstruerade för närvarodetektering. Programvaran analyserar signalen från det pyroelektriska sensorelementet och mäter brusnivå och signalstyrka och pulssumma. Pulssumma är en långsammare mätmetod som detekterar närvaro i en lokal med liten aktivitet vilket resulterar i svaga signaler.
Med en omkopplare kan signalbehandlingen anpassas till lokaler med hög eller låg aktivitet. En inbyggd fotocell kan användas för att blockera uppstart i anläggningar med tillräckligt dagsljus. Linsen i detektorn samlar in värmestrålningen från olika fält in till sensorelementet. Det finns många olika linser för olika typer av lokaler (kontor, korridorer, idrottshallar, kulvertar med mera). När en människa passerar tvärs igenom ett fält genereras en stark signal i sensorelementet. När man rör sig i ett fält (ifrån och mot detektorn, i fältets riktning) uppstår i praktiken också en svag signal.
| Tekniska data | |
| Typ | PD2400 |
|---|---|
| Modell/Utförande | Närvarodetektor |
| Färg | Vit |
| Med DALI-gränssnitt | Nej |
| HVAC-styrning | Nej |
| Monteringsmetod | Utanpåliggande montage |
| Detekteringsvinkel horisontell från/till | 45 ° |
| Max inkopplingstid | 20 min |
| Kapslingsklass (IP) | IP42 |
| Max. räckvidd framåt | 80 m |
| Max. räckvidd i sidled | 80 m |
| Max. startström | 0.02 A |
| Inställbart ljusvärde | Nej |
| Min inkopplingstid | 2 s |
| Spänningstyp | AC/DC |
| Med alarmfunktion | Nej |
| Dimmer-funktion med dimmergrundelement | Nej |
| Djurzon | Nej |
| Fjärrreglerad | Nej |
| Forcerad frånkoppling | Nej |
| Fungerar i nätverk | Nej |
| Förbikopplingsomkopplare | Nej |
| Material | Plast |
| Halogenfri | Ja |
| Konstantljusstyrning | Nej |
| Lämplig för trådlös överföring | Nej |
| Med signalenhet | Nej |
| Omformare ingång | Nej |
| Optimal montagehöjd | 2 m |
| Styrström | 2000 mA |
| Svarsvärde justerbar känslighet | Ja |
| Teach-funktion för svarsvärdesluminositet | Nej |
| Temperaturområde | -25-30 °C |
| Transparent | Nej |
| Trapphusövervakning | Nej |
| Typ av yta | Matt |
| Underkrypningsskydd | Nej |
| Ytskydd | Obehandlad |
| Märkspänning | 24 V |
| För kapacitiv last | Nej |
| Med fjärrstyrning | Nej |
