Beskrivning

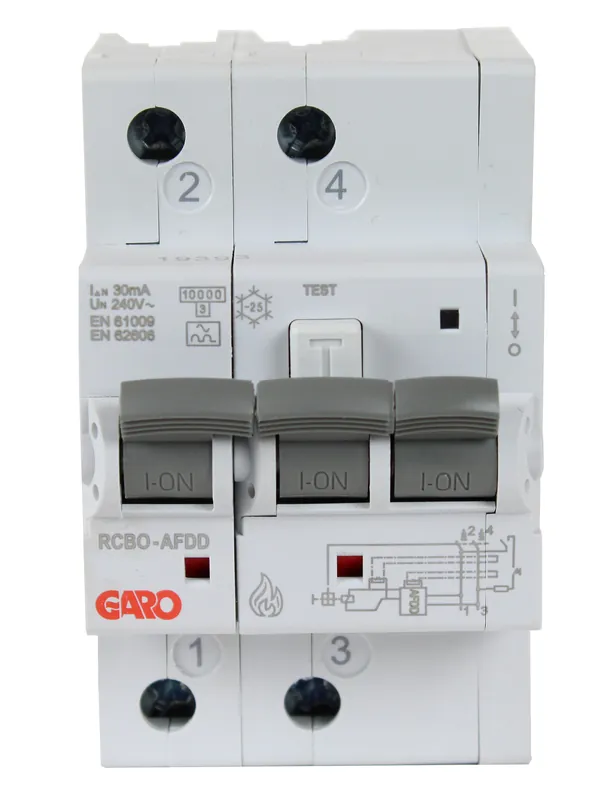

GARO AB personskyddsbrytare AFDD kombinerar jordfelsbrytare och dvärgbrytare med inbyggd ljusbågsdetektor, vilket innebär att apparaten både bryter vid jordfel och överström samt löser ut vid upptäckt av en ljusbåge. Enheten är av läckströmstyp A och manöverspänningstyp för hjälpkretsar är AC, med märkspänning 240 V och märkström 6 A samt nominell felström 0,03 A. Utlösningskarakteristiken är C och strömbegränsningsklass 3, och den nominella kortslutningskapaciteten enligt EN 61009 respektive IEC 60947-2 är 10 kA. Kapslingsklassen är IP20, överspänningskategori 3 och föroreningsgrad 2, och tillsatsapparatens märkspänning är 240 V; en brandskyddsbrytare levereras monterad vid leverans. Produkten har en bredd motsvarande 3 modulmellanrum och ett inbyggnadsdjup på 69 mm och är testad och certifierad av ett oberoende europeiskt testinstitut.
| Tekniska data | |
| Typ | RCBO-AFDD 2P C6A |
|---|---|
| Antal poler | 2 |
| Bredd i antal modulmellanrum | 3 |
| Frekvens | 50 Hz |
| Föroreningsgrad | 2 |
| Inbyggnadsdjup | 69 mm |
| Kapslingsklass (IP) | IP20 |
| Läckströmstyp | A |
| Manöverspänningstyp för hjälpkretsar | AC |
| Märkspänning | 240 V |
| Märkspänning tillsatsapparat | 240 V |
| Märkström | 6 A |
| Nominell felström | 0.03 A |
| Nominell kortslutningsbrytkapacitet IEC 60947-2 | 10 kA |
| Nominell kortslutningskapacitet (EN 61009) | 10 kA |
| Strömbegränsningsklass | 3 |
| Tillsatsanordningar monterade vid leverans | Brandskyddsbrytare |
| Utlösningskarakteristik | C |
| Överspänningskategori | 3 |
| Antal poler | 2 |
