Beskrivning

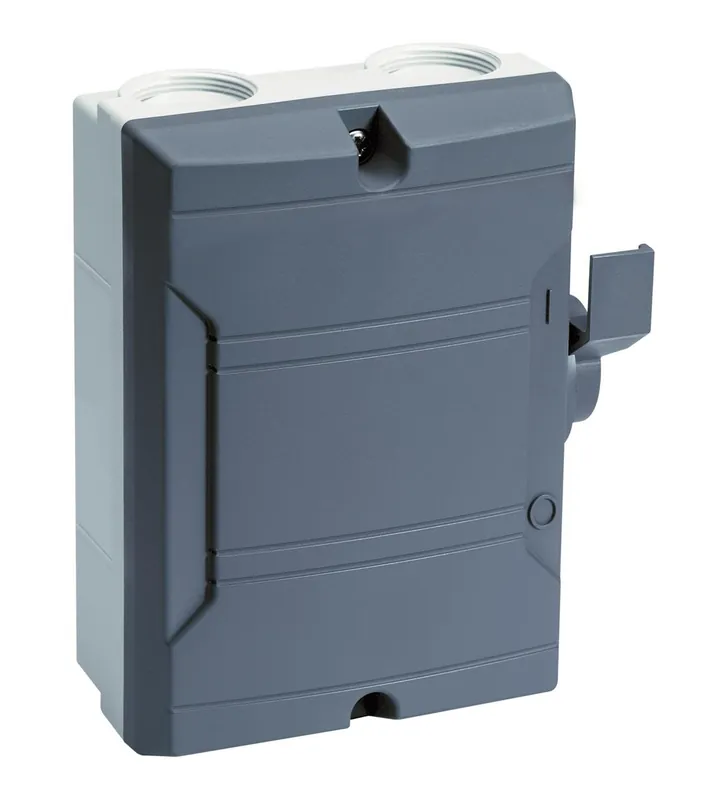

ABB BAS16/1TPär en halogenfri säkerhetsbrytare med grå kapsling av slagtålig termoplast (PBT) som är UV-beständig. De yttre skruvarna är tillverkade av rostfritt stål. Tätningen mellan låda och lock är en väder- och oljebeständig packning av kloropren-gummi vilket gör att den är IP65-klassad och passar såväl inomhus som utomhus. Kabelgenomföringarna är gängade och har knockouts för 2 parallella kablar både i topp och botten. Tätningsnipplar av membrantyp ingår (IP54). Vredet är låsbart med ett hänglås och locket är förreglat i tillslaget läge. Det finns noll- och PE-anslutningar i kapslingen.
Leveransomfattning
- Kontramuttrar
- Tätningsnipplar
- Nollplint för 5-ledarsystem
| Tekniska data | |
| Utförande som huvudbrytare | Ja |
|---|---|
| Utförande som service-/reparationsbrytare | Ja |
| Utförande som säkerhetsbrytare | Ja |
| Utförande som nödstoppsinstallation | Nej |
| Version med omkastad omkopplare | Nej |
| Antal omkopplare | 1 |
| Max märkdriftspänning Ue vid AC | 690 V |
| Nominell driftspänning | 690 V |
| Nominell kontinuerlig ström Iu | 32 A |
| Märkström vid AC-23, 400 V | 16 A |
| Märkström vid AC-21, 400 V | 25 A |
| Märkuteffekt vid AC-23, 400 V | 7,5 kW |
| Omkopplingseffekt vid 400 V | 7,5 kW |
| Antal poler | 3 |
| Antal slutande hjälpkontakter | 1 |
| Motordrift valbar | Nej |
| Integrerad motordrift | Nej |
| Spänningsutlösare valbar | Nej |
| Apparatbyggsätt | Komplett apparat i kapsling |
| Lämplig för golvmontage | Nej |
| Lämplig för fyrhåls frontmontage | Ja |
| Lämplig för centralt frontmontage | Nej |
| Lämplig för inbyggnad i fördelningar | Nej |
| Färg på manöverelement | Grå |
| Typ av kontrollelement | Vipparm |
| Kan spärras | Ja |
| Huvudströmkretsens anslutningssätt | Skruvanslutning |
| Skyddsklass, framsidan | IP65 |
