Beskrivning

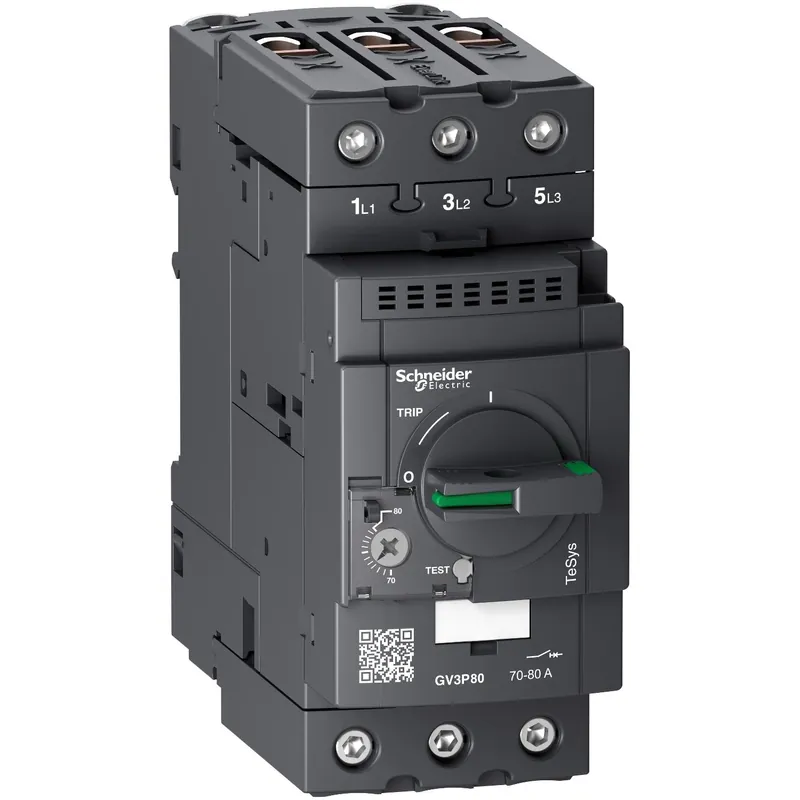

GV3 P är en 3-polig motorskyddsbrytare med termiskt och magnetiskt skydd mot överlast och kortslutning. GV3 P erbjuder storlekar med olika inställningsområden. Det magnetiska skyddet Id mag (kortslutningsskyddet) har en fast utlösningsnivå som är 13 gånger den maximalt inställbara strömmen för termisk utlösning. GV3 P har byggbredd 55 mm. GV3 P har ett roterande 3 positionsvred. GV3 P är specialkonstruerat för manövrering och skydd av motorer enligt standardena IEC 947-1, IEC 9 47-2 och UL/CSA; UL 508 typ E certifikat.
- IP20 beröringsskyddad
- Hexagonal anslutningsskruv
- Schneider patenterad kraftanslutning som alltid garanterar 5Nm åtdragningsmoment (oavsett om man använder 2 olika kabelareor)
- Utlösningsström (A) = det magnetiska skyddets utlösningsnivå i 20 %
| Tekniska data | |
| Typ | GV3P80 |
|---|---|
| Utförande | Med Everlink anslutning |
| Inställning för överlastutlösare | 70-80 A |
| Inställningsområde för den momentana kortslutningsutlösaren | 1120 A |
| Märkkortslutningsbrytförmåga Icu vid 400 V, AC | 50 kA |
| Utlösningsteknik | Termomagnetisk |
| Nominell driftspänning | 0-690 V |
| Nominell effekt vid AC-3, 400 V | 45 kW |
| Nominell kontinuerlig ström Iu | 80 A |
| Fasbortfallskänslig | Ja |
| Antal poler | 3 |
| Apparatbyggsätt | Komplett apparat i kapsling |
| Med integrerad hjälpkontakt | Nej |
| Med integrerad underspänningsutlösare | Nej |
| Märkuteffekt vid AC-3, 230 V | 22 kW |
| Kapslingsklass (IP) | IP20 |
| Huvudströmkretsens anslutningssätt | Skruvanslutning |
| Med värmeskydd | Ja |
| Typ av kontrollelement | Vred/Vridknapp |
| Bredd | 55 mm |
| Djup | 136 mm |
| Höjd | 132 mm |
| Serie | EVlink |
