Beskrivning

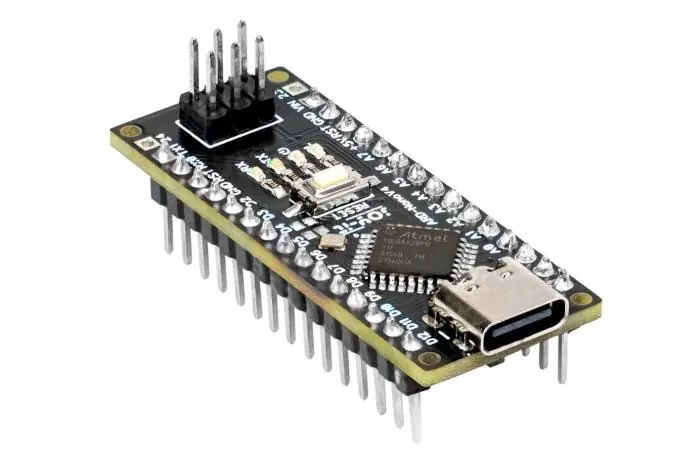

100 % kompatibel med Nano (version 3) och använder samma mikrokontroller, ATmega328. Den enda skillnaden är att kortet är uppdaterat med en USB-C-kontakt i stället för mini-USB-B (som numera används allt mer sällan). Med förmonterade stiftlister, passar i kopplingsdäck och experimentkort.
Specifikationer:
- Mikrokontroller: ATmega328P
- Klockfrekvens: 16 MHz
- Flashminne: 32 KB (varav 2 KB används av bootloader)
- SRAM: 2 KB, EEPROM: 1 KB
- Drivspänning: 5 V
- Logiknivå: 5 V
- Drivs med: 7 – 12 VDC (eller via USB-C)
- Strömuttag (max) för I/O-pins: 20 mA
- Digitala I/O-pinnar: 14 (varav 6 med PWM-stöd)
- Analoga ingångar: 8
- USB typ C hona
- Mått: 18.5 x 47 mm
- Vikt: 7 g
- Kommunikationsgränssnitt: Stöd för UART (TTL, 5V), I²C och SPI.
Använder CH340 USB-UART-omvandlare vilket kan kräva installation av drivrutiner på vissa datorer.
Funktioner:
- Automatisk reset när program laddas in
- Lysdiod som anger OK strömkälla (blå, undertill)
- Grön (TX), röd (RX) och orange (L) LED
- ICSP-header för direkt inladdning av program
- Standard 2.54 mm benavstånd (kompatibel med kopplingsdäck och experimentkort)
- Manuell reset-tryckknapp
