Beskrivning

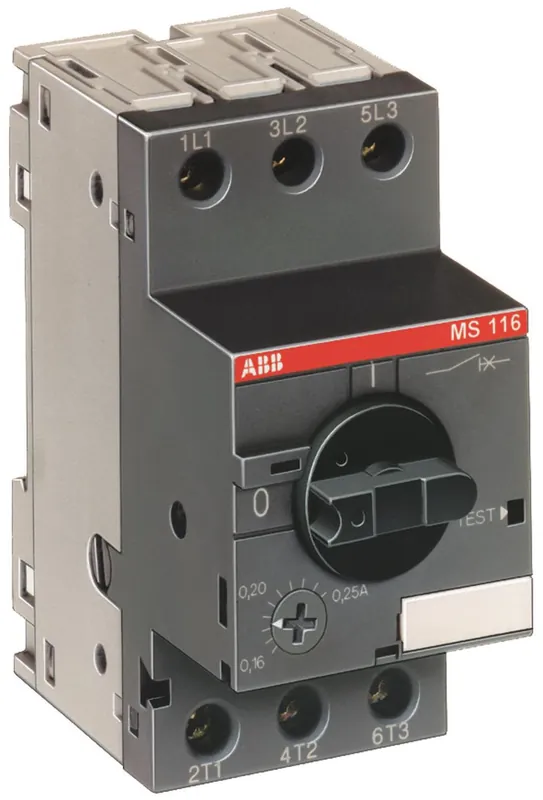

Handmanövrerade motorskyddsbrytare är ett komplett motorskydd som kombinerar överlast- och kortslutningsskydd i en enhet. De används för att starta och stoppa motorer manuellt (Till/ Från) och skydda utrustningen mot kortslutning, överbelastning och fasfel. De kan enkelt direktanslutas till ABB:s kontaktorer och mjukstartare.
| Tekniska data | |
| Typ | MS 116-4 |
|---|---|
| Inställning för överlastutlösare | 2.5-4 A |
| Inställningsområde för den momentana kortslutningsutlösaren | 50 A |
| Märkkortslutningsbrytförmåga Icu vid 400 V, AC | 50 kA |
| Utlösningsteknik | Termomagnetisk |
| Nominell driftspänning | 690 V |
| Nominell effekt vid AC-3, 400 V | 1.5 kW |
| Nominell kontinuerlig ström Iu | 4 A |
| Fasbortfallskänslig | Ja |
| Antal poler | 3 |
| Apparatbyggsätt | Komplett apparat i kapsling |
| Med integrerad hjälpkontakt | Nej |
| Med integrerad underspänningsutlösare | Nej |
| Kapslingsklass (IP) | IP20 |
| Huvudströmkretsens anslutningssätt | Skruvanslutning |
| Med värmeskydd | Ja |
| Typ av kontrollelement | Vred/Vridknapp |
| Bredd | 45 mm |
| Djup | 85.6 mm |
| Höjd | 90 mm |
