Beskrivning

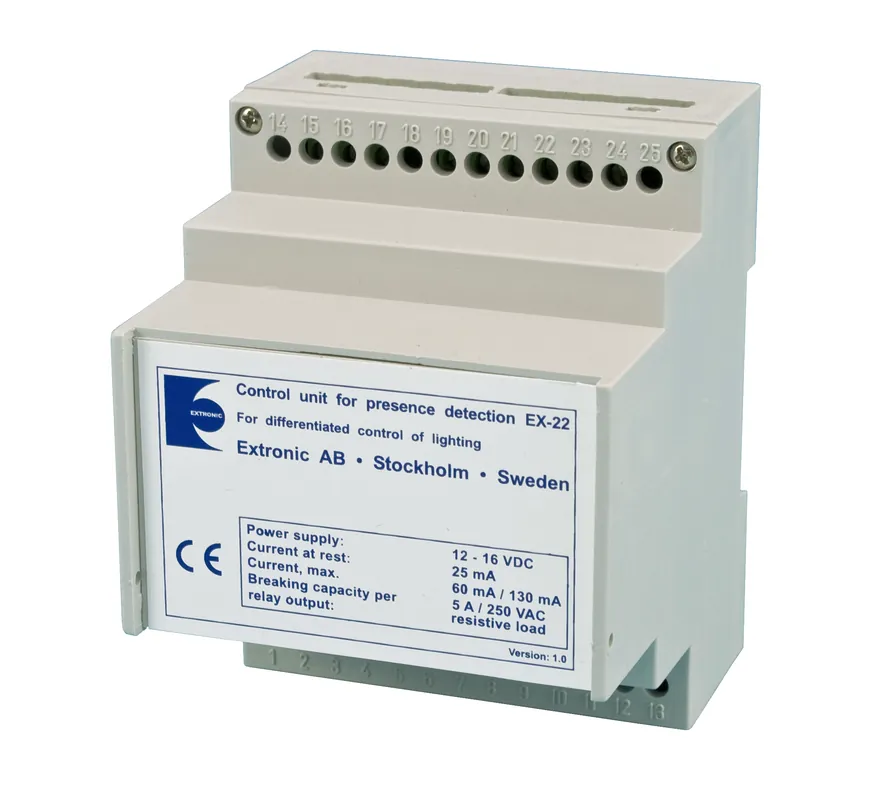

EX-22 är en logikmodul för belysningsstyrning av två belysningsgrupper i en alternativt två lokaler med en belysningsgrupp i vardera. Belysningsgrupp A har digital ljusreglering som med ansluten fotocell ger automatisk ljusreglering. Alternativt kan två fotoceller anslutas vilket ger individuell automatisk ljusreglering i två digitala kanaler. Styrningen av armaturerna sker digitalt enligt DSI-standard. Två DSI-kanaler används för att via bussledningar styra två separata armaturgrupper. Därigenom kan man bättre kompensera för inkommande yttre ljus från fönster eller takfönster och spara mera energi. Belysningsgrupperna A och B tänds med anslutna tryckknappar. Släckning sker automatiskt med ansluten närvarodetektor då närvaron upphör eller med tryckknappen. Ljusstyrkan kan även regleras manuellt genom att tryckknappen för kanal A eller B hålls intryckt. EX-22 har två ingångar för närvarodetektorer.
| Tekniska data | |
| Typ | EX-22 |
|---|---|
| Apparatens bredd | 72 mm |
| Apparatens djup | 76 mm |
| Apparatens höjd | 72 mm |
| Kan användas med infrarödknapp | Nej |
| Kan användas med knapp | Ja |
| Kan användas med närvaroindikator | Ja |
| Kan användas med rörelsesensor | Ja |
| Kan användas med tidsomkopplare/timer | Ja |
| Kan användas med överföringsknapp | Nej |
| Ljusvärdesminne | Nej |
| Manövreringsmetod | Vrid-/tryckknapp |
| Märkspänning | 12 V |
| Omformare ingång | Nej |
