Beskrivning

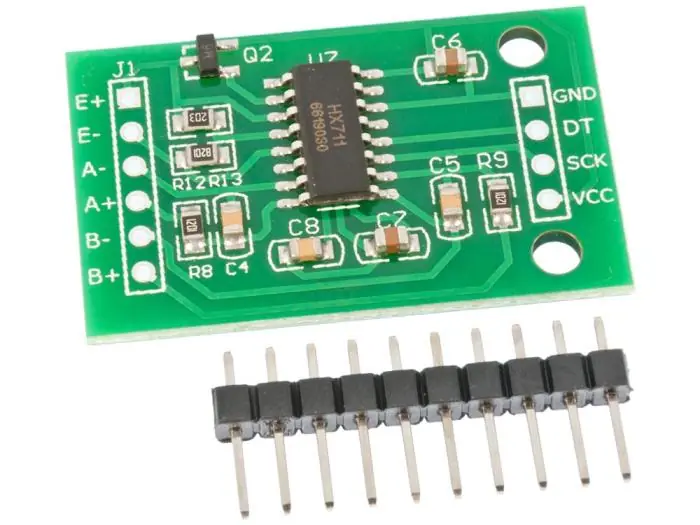

Lastcellsförstärkare med 24-bitars ADC. HX711 är en kompakt och högpresterande analog-till-digital-omvandlare (ADC) med integrerad förstärkare, för precis mätning av signaler från lastceller, töjningsgivare och andra sensorer baserade på Wheatstonebryggor. Med en upplösning på 24 bitar och ett programmerbart förstärkningssteg (PGA) ger HX711 en tillförlitlig lösning för applikationer som kräver noggrann vikt- eller kraftmätning.
Modulen har låg strömförbrukning och kommunicerar via ett enkelt 2-trådsgränssnitt (klocka och data), vilket förenklar integration med mikrokontrollers. Avsedd både för industriella tillämpningar och hobbyprojekt. Exempelkod och programvarubibliotek finns tillgängliga för snabb implementering.
Specifikationer:
- Upplösning: 24 bitar
Utdatadatahastighet: 10 eller 80 avläsningar per sekund (valbar)
Strömförbrukning: <1.5 mA (normal drift), <1 µA (viloläge)
Drivspänning: 2.7–5.5 V DC
Mått: 34x21x3 mm
Gränssnitt: Seriell tvåtrådsanslutning (DT, SCK)
Kompatibilitet: Arduino, Raspberry Pi, ESP32, STM32 med flera
Brett driftspänningsområde: Kompatibel med både 3.3 V och 5 V system, vilket underlättar integration i olika projekt.
Användningsområden:
- Elektroniska vågar och kraftmätare
- Industriell övervakning
- Robotik och automation
- Medicintekniska instrument
- Vikt- och kraftövervakning
Programvarustöd:
För Arduino finns bibliotek som HX711 (förenklar integration och kalibrering av lastceller). Liknande bibliotek och exempel finns tillgängliga för Raspberry Pi och ESP32.
ca 2.8mm skruvhål
