Beskrivning

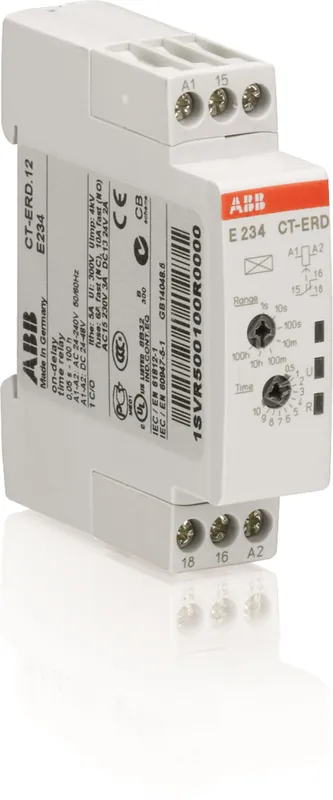

ABB blinkande tidrelä är avsett för blinkfunktion som startar i påläge och har en växlande kontakt. Manöverspänningen är 24–240 V AC vid 50/60 Hz eller 24–48 V DC och tidsintervallet för den fasta blinkperioden är 0,05 s–100 timmar. Enheten har kapslingsklass IP20 och skruvanslutning, är avsedd för montage på DIN-skena och levereras utan uttag. Märkström för kontakten är 6 A och driftspänningen vid AC är 250 V. Reläet har en bredd på 17,5 mm, höjd 70 mm och djup 63 mm.
| Tekniska data | |
| Antal utgångar, fördröjda, slutande | 0 |
|---|---|
| Antal utgångar, fördröjda, växlande | 1 |
| Antal utgångar, fördröjda, öppnande | 0 |
| Antal utgångar, ofördröjda, slutande | 0 |
| Antal utgångar, ofördröjda, växlande | 1 |
| Antal utgångar, ofördröjda, öppnande | 0 |
| Bredd | 17.5 mm |
| Djup | 64 mm |
| Fjärrstyrning möjlig | Nej |
| Funktion blinkning, startar med paus, fast tid | Nej |
| Funktion blinkning, startar med puls, fast tid | Ja |
| Funktion flytande kontakt vid avmagnetisering | Nej |
| Funktion flytande kontakt vid magnetisering | Nej |
| Funktion fördröjning avmagnetisering | Nej |
| Funktion fördröjning magnetisering | Ja |
| Funktion pulsformning | Ja |
| Funktion stjärn-triangel | Nej |
| Höjd | 70 mm |
| Klockfunktion, startar med paus, variabel | Nej |
| Klockfunktion, startar med puls, variabel | Ja |
| Lämplig enbart för fjärrstyrning | Nej |
| Med halvledarutgång | Nej |
| Märkspänning matning vid AC 50 Hz | 24-240 V |
| Märkspänning matning vid AC 60 Hz | 24-240 V |
| Märkspänning matning vid DC | 24-48 V |
| Påbyggbara kontaktblock | Nej |
| Spänningstyp för manöver | AC/DC |
| Tidsområde | 0.05-360000 s |
| Typ av elanslutning | Skruvanslutning |
| Utgångar, reversibla fördröjda/ofördröjda | Nej |
| Antal utgångar, fördröjda, slutande | 0 |
| Antal utgångar, fördröjda, växlande | 1 |
| Antal utgångar, fördröjda, öppnande | 0 |
| Antal utgångar, ofördröjda, slutande | 0 |
| Antal utgångar, ofördröjda, växlande | 1 |
| Antal utgångar, ofördröjda, öppnande | 0 |
