Beskrivning

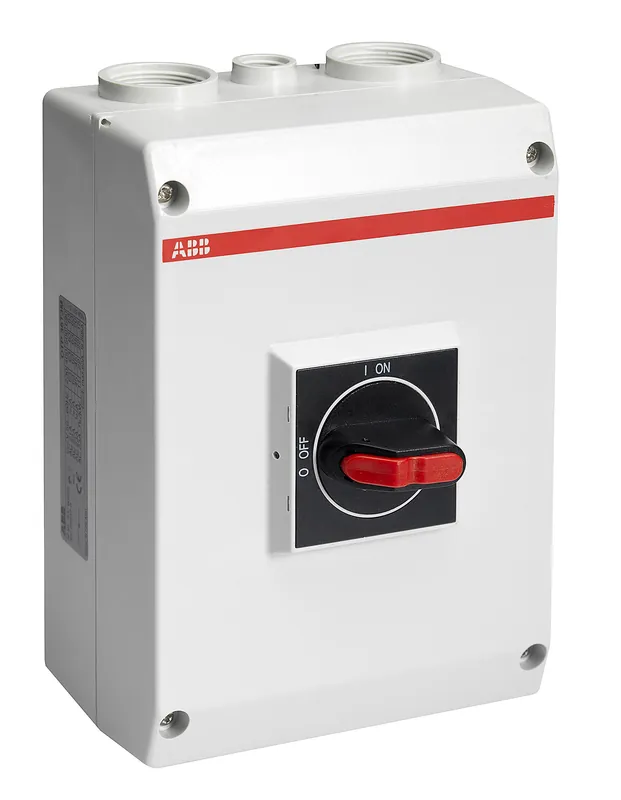

Plastkapslad säkerhetsbrytare på 45 A, 3-polig. Med hjälpkontakt.
| Tekniska data | |
| Typ | OTP 36T3M |
|---|---|
| Märkström vid AC-23, 400 V | 45 A |
| Nominell kontinuerlig ström Iu | 80 A |
| Färg | Grå |
| Antal poler | 3 |
| Antal slutande hjälpkontakter | 1 |
| Antal öppnande hjälpkontakter | 0 |
| Utförande som huvudbrytare | Ja |
| Utförande som service-/reparationsbrytare | Ja |
| Utförande som säkerhetsbrytare | Ja |
| Max. märkdriftspänning Ue vid AC | 750 V |
| Märkuteffekt vid AC-23, 400 V | 22 kW |
| Märkström vid AC-21, 400 V | 63 A |
| Utförande som nödstoppsinstallation | Nej |
| Skyddsklass (IP), framsidan | IP65 |
| Antal omkopplare | 1 |
| Nominell driftspänning | 750 V |
| Nominell effekt vid AC-3, 400 V | 22 kW |
| Antal växlande hjälpkontakter | 0 |
| Utförande | 2xM32+M16/2xM32+M16 |
| Färg på manöverelement | Svart |
| Bredd | 145 mm |
| Djup | 90 mm |
| Höjd | 200 mm |
| Apparatbyggsätt | Komplett apparat i kapsling |
| Huvudströmkretsens anslutningssätt | Skruvanslutning |
| Integrerad motordrift | Nej |
| Kan spärras/låsas | Ja |
| Lämplig för fyrhåls frontmontage | Ja |
| Lämplig för centralt frontmontage | Nej |
| Lämplig för golvmontering | Nej |
| Lämplig för inbyggnad i fördelningar | Nej |
| Lämplig för mellanmontage | Nej |
| Motordrift valbar | Nej |
| Spänningsutlösare valbar | Nej |
| Typ av kontrollelement | Vred/Vridknapp |
| Omkopplingseffekt vid 400 V | 22 kW |
