Beskrivning

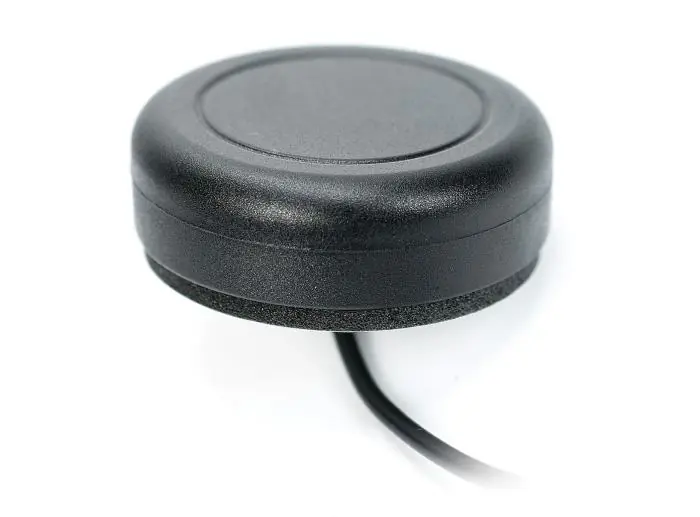

2.4/5.0/6.0 GHz tri-band ISM-antenn, panelmonterad puck, vattentät. Lämplig för WiFi 6E/WiFi 7, även WiFi/WiFi4/LPWA/Bluetooth/ZigBee/RFID. Monteras i panel med motmutter. Lämplig för fordonsbruk, marint bruk eller stationär användning. Rundstrålande antenn med 3 m LL100-kabel och RP-SMA-kontakt. För sändare, mottagare eller transceivers. Tillverkad av UV-stabil plast, anpassad för att tåla långvarig exponering för solljus. Vattentät med IP65 samt IP69-klassning (tål rengöring med högtryck och hög temp). Skyddad mot kemikalier och slagtålig. Med arbetstemperatur på -40 °C to +85 °C tål den tuffa utomhusmiljöer.
Specifikationer:
- Frekvenser (MHz): 2410-2490 / 4920-5925 / 5925-7125
- VSWR: 2.5:1 / 1.5:1 / 2.1:1
- Antennvinst (dBi): 3.5 / 2.9 / 2.9
- Impedans: 50 ohm
- Max in-effekt: 25W
- Polarisation: Linjär
- Arbetstemperatur: -40 till +85°C
- Höjd: 17.5 mm
- Diameter: ø52 mm
- Monteringshål: ø10 mm
- Paneltjocklek (max): 12 mm
- Kapsling: IP69, IP69
- Kabel: 3 m LL100
- Anslutning: RP-SMA hane
Bra att känna till om WiFi-standarder och frekvensband:
WiFI 1999 – IEEE 802.11b (2.4 GHz)
WiFI 2003 – IEEE 802.11g (2.4 GHz)
WiFi 4 2009 – IEEE 802.11n (dual band 2.4 + 5 GHz)
WiFi 5 2013 – IEEE 802.11ac (dual band 2.4 + 5 GHz)
WiFi 6 2019 – IEEE 802.11ax (dual-band 2.4 + 5 GHz)
WiFi 6E 2020 – IEEE 802.11ax (Tri-band 2.4 + 5 + 6 GHz)
WiFi 7 2024 – IEEE 802.11be (Tri-band 2.4 + 5 + 6 GHz)
WiFi 8 2028 – IEEE 802.11bn (Tri-band 2.4 + 5 + 6 GHz)
Om SMA och RP-SMA:
SMA och RP-SMA (Reverse Polarity SMA) är två vanliga typer av koaxialkontakter för RF- och antennapplikationer. Skillnaden ligger i mittstiftets konstruktion:
SMA: hane med utskjutande mittstift, hona med hål
RP-SMA: hane med hål, hona med utskjutande mittstift
Viktig information om wifi-routrar:
WiFi-routrar är normalt utrustade med RP-SMA-kontakter. Kontrollera därför noggrant vilken kontakt din utrustning kräver innan köp av antenn eller tillbehör. Observera att det går att skruva ihop en SMA med en RP-SMA, men den elektriska förbindelsen uteblir.
