Beskrivning

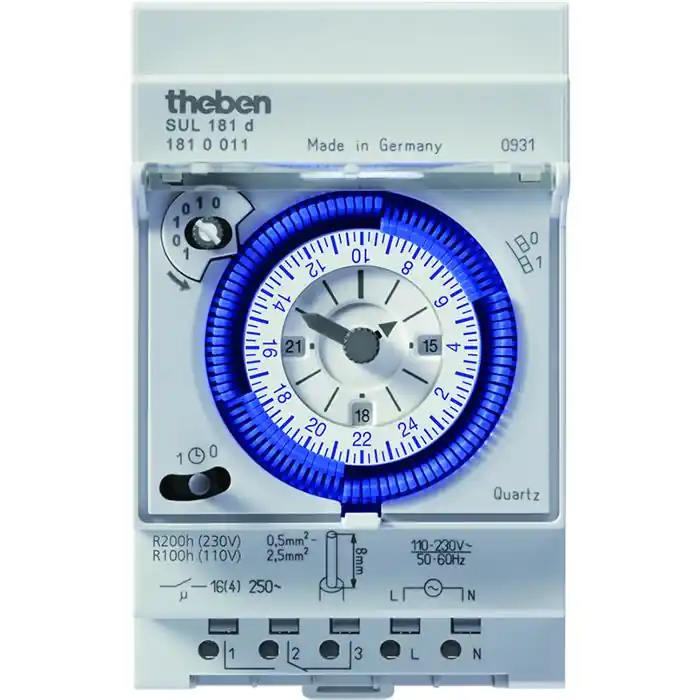

Theben SUL 181 D är ett kvartsstyrt kopplingsur med analog timer och 1 kanal. SUL 181 D har dagsschema och klocka för tiddislay samt 12/24h detektering. Med enkel sommar-/vintertidkorrektur, även möjligt med tidkorrektur med- och motsols. Styrningen sker manuellt och har tre ställningar: permanent PÅ, AUTO eller permanent AV. Detta kopplingsur har en driftspänning på 110 – 230 V AC och ett 50 – 60 Hz i frekvensområde. SUL 181 D är utrustad med manövreringsknapp för att lösa stickkontakten samt 96 stycken kopplingssegment. Kopplingsurets kortaste kopplingstid är på 15 minuter. Med potentialfri och fasoberoende kopplingsutgång. Lämplig för omgivningar med temperaturer mellan -20°C – 55°C. För montage i DIN-skena och anslutning med DuoFix-kopplingsklämmor.
Egenskaper
- Analog timer
- Med gångreserv (NiMH-cell)
- Kvartsstyrd
- Klocka för tiddisplay och 12h/24h detektering
- Enkel sommar-/vintertidkorrektur
- Tidkorrektur med- och motsols möjlig
- DuoFix snabbkopplingsklämma
- För 2 ledare
- Tråd eller fläta (med eller utan kabelsko)
- Manövreringsknapp för att lösa stickkontakten
- Kopplingsförval
- Manuell styrning med 3 ställningar permanent-PÅ/AUTO/permanent-AV
- Kopplingstillståndsindikering
| Tekniska data: | |
| Driftspänning | 110 – 230 V AC |
| Frekvens | 50 – 60 Hz |
| Omgivningstemperatur | -20°C – 55°C |
| Tråddiameter | 0,5 – 2,5 mm² |
| Antal kanaler | 1 |
| Bredd | 3 moduler |
| Montering | DIN-skena |
| Anslutningstyp | DuoFix-kopplingsklämmor |
| Drivenhet | Kvartsstyrd stegmotor |
| Program | Dagsschema |
| Gångreserv | 200 Timmar ca 100 timmar vid 110 V |
| Kopplingskapacitet vid 250 V AC, cos φ = 1 | 16 A |
| Kopplingskapacitet vid 250 V AC, cos φ = 0,6 | 4 A |
| Belastning glöd-/halogenlampa | 1100 W |
| LED-lampa < 2 W | 180 W |
| LED-lampa 2-8 W | 20 W |
| LED-lampa > 8 W | 180 W |
| Kortaste kopplingstid | 15 min |
| Programmerbar alla | 15 min |
| Gångnoggrannhet vid 25 °C | ≤ ± 1 s/dag (kvarts) |
| Kontakttyp | Växlare |
| Kopplingsutgång | Potentialfri och fasoberoende |
| Antal kopplingssegment | 96 stycken |
| Stand-by effekt | ~0,5 W |
| Förlustprestanda max. | 1,3 W |
| Typgodkännandemärkning | VDE |
| Hus- och isoleringsmaterial | Högtemperaturbeständiga självsläckande termoplaster |
| Skyddstyp | IP20 |
| Skyddsklass | II enligt EN 60 730-1 |
