Beskrivning

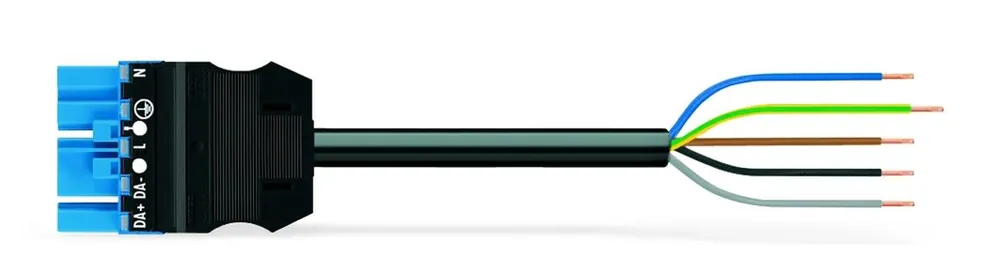

Dalikable hane med öppen ände. Kablage för Wagos snabbkopplande system.
OBS! Alla kontakter för fasta installationer (snäppversioner för belysningsarm, anordningar eller alla typer av PCB och fördelningsskåp) har på fabriken utrustats med låsspakar för att säkerställa att kontakter och socklar är ordentligt låsta.
Alla WINSTA-komponenter har 100% skydd mot felkoppling när det gäller:
Isättning av olika antal poler
Isättning vid 180° vridning
Isättning vid förskjutning i sidled
Isättning av en pol
| Tekniska data | |
| Typ | 771-9985/216-301 |
|---|---|
| Antal poler | 5 |
| Nominella area ledare | 1.5 mm² |
| Längd totalt | 3000 mm |
| Utförande sida 1 | Stickkontakt (hane) |
| Utförande sida 2 | Fri ände |
| Färg yttre mantel | Svart |
| Färgkodning/kontaktinsats | Blå |
| Färg kapsling/stomme/hus | Svart |
| Halogenfri | Ja |
| Kabeltyp | H05Z1Z1-F |
| Utförande av konfektionerad kabel | Övrigt |
| Mekanisk kodning | Ja |
| Avisolerad längd | 9 mm |
| Avskalningslängd | 55 mm |
| Märkspänning | 400 V |
| Nominell märkström | 16 A |
| Behandling av ledarändarna | Ultraljudstätade ledarändar |
| Genomgångsresistans | 3 mOhm |
| Isolerdel kontinuerligt temperaturtålig till | 105°C |
| Kabel kontinuerligt temperaturtålig till | 70°C |
| Nedsmutsningsgrad | 3 |
| Märkstötspänning | 6 kV |
| Max. drifttemperatur vid ledare | 75°C |
| Kapslingsklass (IP) | IP20 |
| Låsmekanism | Separat |
