Beskrivning

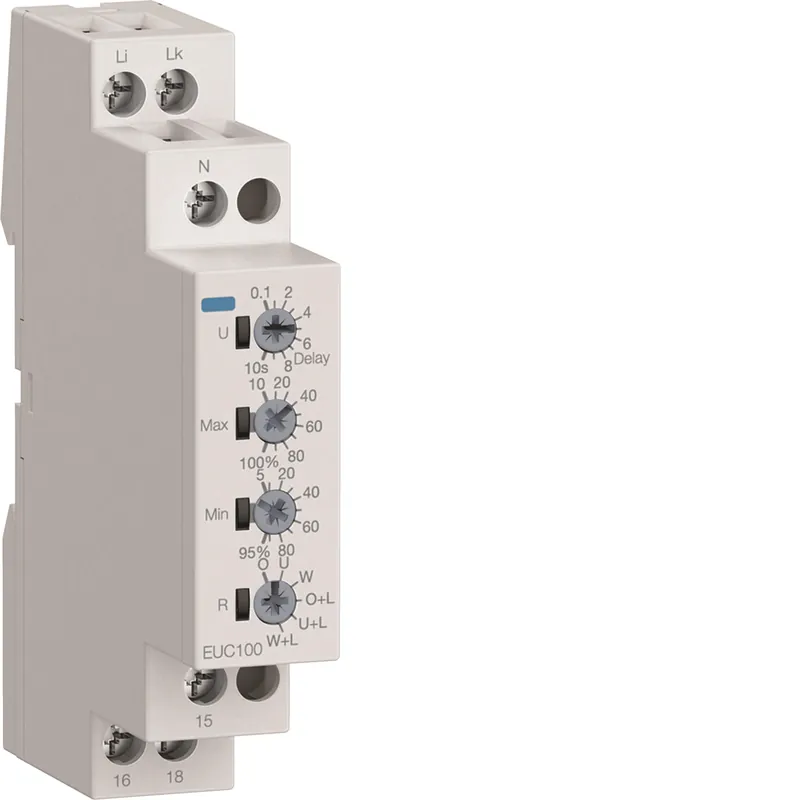

Hager strömkontrollrelä övervakar växelströmmen i ett 1-fasnätverk med inställbar tröskel, inställbar hysteres och inställbar utlösningsfördröjning. Funktionerna och tröskelvärdena ställs in med fyra potentiometrar och fyra kontrollampor visar enhetens status, och ett felminne kan aktiveras separat för varje funktion som en spärrfunktion. Reläet har en växlande kontakt för felindikering som är avsedd för 250 V och 5 A. Mätområdet är 0,5–10 A och anslutning sker med skruvanslutning; extern strömtransformator kan användas. Utlösningsfördröjningen kan justeras mellan 0,1 s och 10 s. Enhetens mått är 17,5 mm i bredd, 87 mm i höjd och 65 mm i djup.
| Tekniska data | |
| Typ | EUC100 |
|---|---|
| 1-fas hysteres möjlig | Ja |
| 1-fas underström möjlig | Ja |
| 1-fas överström möjlig | Ja |
| 3-fas hysteres möjlig | Nej |
| 3-fas underström möjlig | Nej |
| 3-fas överström möjlig | Nej |
| Antal kontakter växlande | 1 |
| Bredd | 17.5 mm |
| Djup | 65 mm |
| Extern strömtransformator | Ja |
| Funktion DC-spänning underström | Nej |
| Funktion DC-spänning överström | Nej |
| Funktion DC-ström hysteres | Nej |
| Höjd | 87 mm |
| Max. justerbar fördröjningstid för frånkoppling | 0.1 s |
| Max. tillåten fördröjningstid för frånkoppling | 10 s |
| Med avtagbara klämmor | Nej |
| Mätområde ström | 0.5-10 A |
| Typ av elanslutning | Skruvanslutning |
