Beskrivning

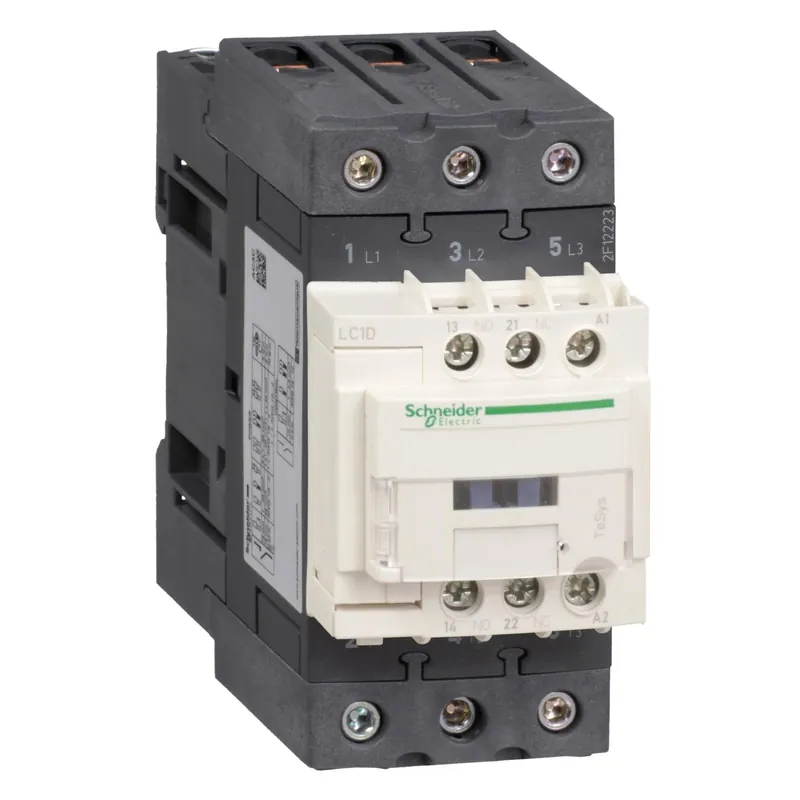

LC1D50AB7 är en växelströmsmanövrerade kontaktor för resistiv belastning och motorstyrning. Den 3-poliga kontaktorn har en slutande hjälpkontakt och en brytande hjälpkontakt i standardformat. De är okapslade.
LC1D har Everlink kraftanslutning.
LC1D har Everlink kraftanslutning.
| Tekniska data | |
| Typ | LC1D50AB7 |
|---|---|
| Nominell effekt vid AC-3, 400 V | 22 kW |
| Nominell ström le vid AC-1, 400 V | 80 A |
| Nominell ström Ie vid AC-3, 400 V | 50 A |
| Märkspänning matning vid AC 50 Hz | 24 V |
| Märkspänning matning vid DC | 0 V |
| Antal slutande huvudkontakter | 3 |
| Antal öppnande huvudkontakter | 0 |
| Spänningstyp för manöver | AC |
| Antal slutande hjälpkontakter | 1 |
| Antal öppnande hjälpkontakter | 1 |
| Huvudströmkretsens anslutningssätt | Skruvanslutning |
| Normutförande | Nej |
| Märkström Ie på AC-4, 400 V | 0 A |
| Märkdriftström på AC-4, 400 V | 11 kW |
| Märkspänning matning vid AC 60 Hz | 24 V |
