Beskrivning

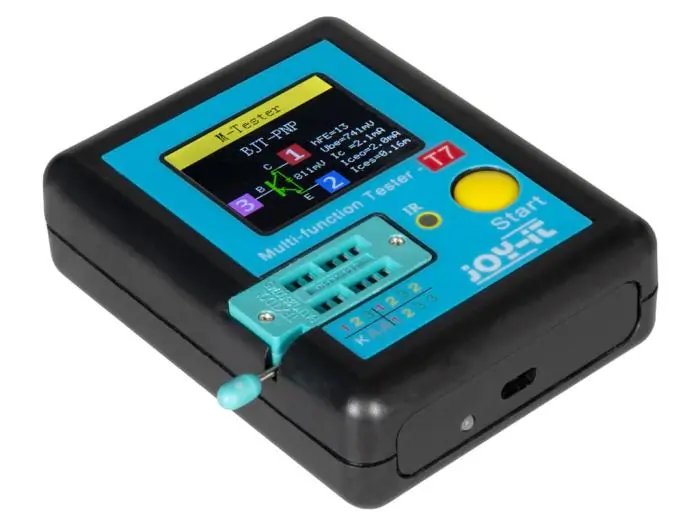

LCR-T7 är en mångsidig komponenttestare med automatisk igenkänning och ett brett mätområde för induktans (L), kapacitans (C) och resistans (R). Enheten kan identifiera och analysera ett stort antal komponenttyper, inklusive dioder, zenerdioder, dubbeldioder, resistorer, kondensatorer, induktorer, tyristorer, triacar, FET:ar, bipolära transistorer och batterier. Transistortyp (NPN/PNP) identifieras automatiskt.
Mätning initieras med en knapptryckning. En inbyggd IR-avkodare möjliggör avkodning och visning av infraröda signaler i vågform och hexadecimal kod. Enheten har ett inbyggt uppladdningsbart litiumjonbatteri på ca 300 mAh, vilket gör den lämplig för mobil användning. Laddning sker via medföljande micro-USB-kabel från valfri 5 V USB-källa.
Mätbara komponenter:
- Resistorer, kondensatorer, induktorer
- Dioder, zenerdioder, dubbeldioder
- Fälteffekttransistorer, bipolära transistorer
- Tyristorer, triacar
- Batterier
- Infraröd signalavkodning
Specifikationer:
- Display: 1,8″ TFT LCD (160 × 128 px)
- Specialfunktioner: automatisk kalibrering, enknappsfunktion
- Kapacitans: 25 pF – 100 mF
- Motstånd: 0,01 Ω – 50 MΩ
- Induktans: 0,01 mH – 20 H
- Batteritest: 0,1 – 4,5 V
- Zenergenombrottsspänning: 0,01 – 30 V
- Zener framspänningsmätning: 0,01 – 4,5 V
- Diod framspänning (Uf): < 4,5 V
- Tyristor/Triac tändström (IGT): < 6 mA
- Inbyggt batteri: 3,7 V litiumjon, ca 300 mAh
- Mått: 90 × 70 × 27 mm
I paketet ingår:
- Komponenttestare
- Micro-USB-kabel
- Testklämma
- LED
- Kondensator
