Beskrivning

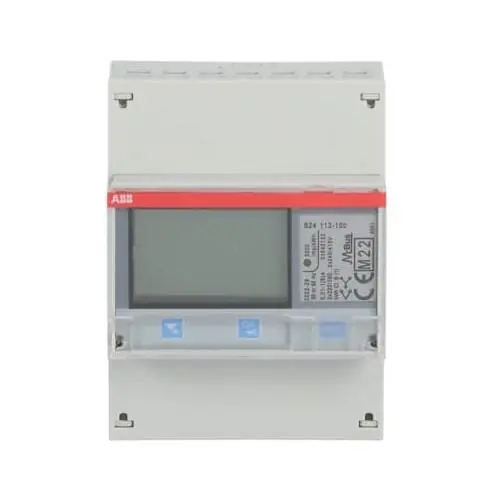

Elmätare för fördelnings/undermätning från ABB. B-sortimentet består av flera olika mätare för att möta olika kunders behov av pålitliga mätvärden. Samtliga EQ mätare i B-sortimentet har instrumentvärden och möjlighet att läsa dessa på display eller koppla dem till gränsvärden som sedan kan indikeras på en utgång. Funktionaliteten för mätarna delas in i 3 olika grupper: stål, brons och silver. Den senare har högsta funktionaliteten. Samtliga B-serie mätare är MID godkända enligt bilaga B och D. Mätare EQ serie B är endast två moduler bred för enfas och fyra moduler bred för trefas.
| Tekniska data | |
| Monteringsmetod | DRA (DIN-rail adapter) |
|---|---|
| Bredd | 70 mm |
| Modell/Utförande | Mättransformator |
| Höjd | 26.5 mm |
| Djup | 65 mm |
| Typ av indikering | Digital |
| Frekvensområde | 47.5 till 63 Hz |
| Max. ström (Imax) | 6 A |
| Bredd i antal modulmellanrum | 4 |
| Antal positioner totalt i räkneverk | 7 |
| Typ av räknare | Elektronisk |
| Kapslingsklass (IP) | IP20 |
| Typ av gränssnitt | M-Bus |
| Energislag | Aktiv effekt |
| Tariffmodell | Enkeltariff |
| Återgångsspärr | Ja |
| Kalibrerad | Ja |
| Godkännande | Instruktion för mätinstrument |
| Pulsresultat | Elektrisk |
| Pulstyp | S0 |
| Pulshastighet | 1 till 9999 Imp/kWh (kvarh) |
| Noggrannhetsklass | B |
| Polutförande | Fyrledare |
| Mättyp belastningsprofil | Nej |
| EEC40-signatur | Nej |
| Med spärrkod | Nej |
| Märkspänning (Un) L-L | 400 V |
| Märkström (In) | 6 A |
