Beskrivning

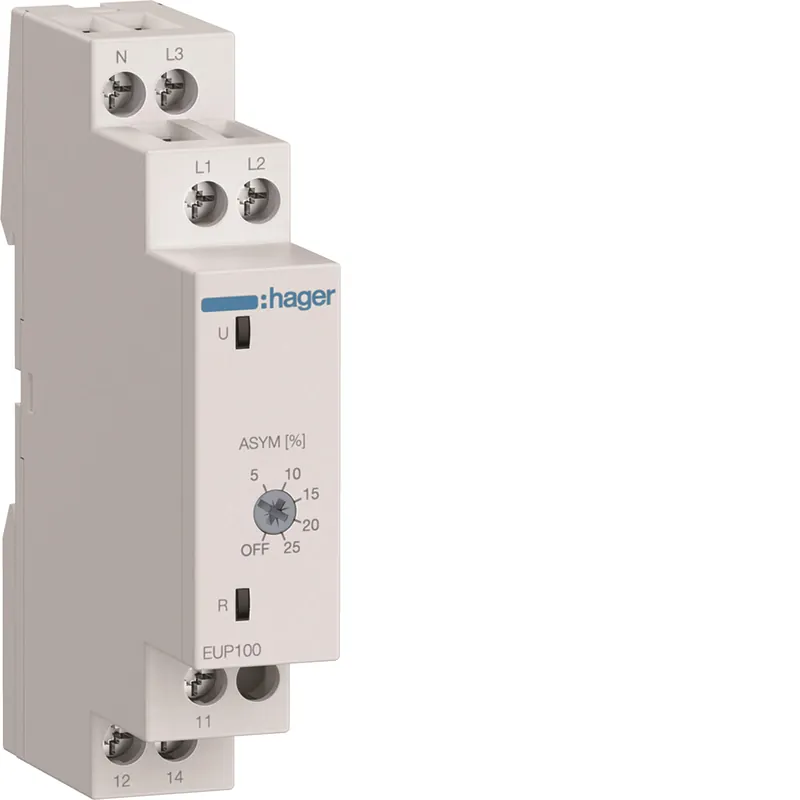

Hager fasföljdsrelä övervakar fasföljd, fasbortfall och fasobalans och är avsett för drift inom ett spänningsområde på 161–520 V. Övervakningen av fasobalans kan justeras med en potentiometer och maximal inställbar fördröjningstid för frånkoppling är 0,1 s. Status-LED-lampor visar enhetens tillstånd och reläet har en växlande kontakt för 250 V, 5 A som indikerar fel. En elektrisk anslutning sker via skruvanslutning och enheten har en byggbredd på 17,5 mm, höjd 87 mm och djup 65 mm.
| Tekniska data | |
| Typ | EUP100 |
|---|---|
| Antal kontakter växlande | 1 |
| Bredd | 17.5 mm |
| Djup | 65 mm |
| Funktion överspänningsdetektering | Nej |
| Funktionsdetektering underspänning | Nej |
| Höjd | 87 mm |
| Max. justerbar fördröjningstid för frånkoppling | 0.1 s |
| Max. tillåten fördröjningstid för frånkoppling | 0.1 s |
| Med avtagbara klämmor | Nej |
| Mätområde spänning | 161-520 V |
| Typ av elanslutning | Skruvanslutning |
| Övervakning fasfel | Ja |
| Övervakning fasföljd | Ja |
| Övervakning fasobalans | Ja |
| Antal kontakter växlande | 1 |
