Beskrivning

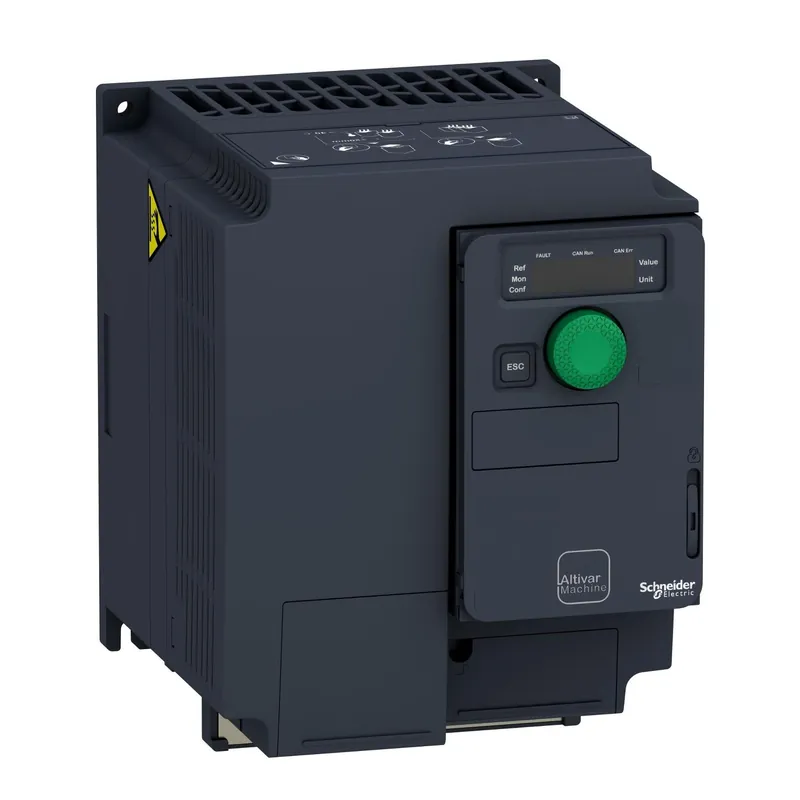

Altivar Machine 320 är en frekvensomriktare särskilt lämpad för användning i applikationer som involverar enkla till komplexa industriella maskiner. Med inbyggda säkerhetsfunktioner, integrerat mini-PLC och öppen för många kommunikationsprotokoll. Med två olika fysiska format, kompakt och bok stl. 0,18 – 4kW, passar ATV320 i både standard elskåp och i trånga utrymmen. Extra kommunikationskort för dom flesta efterfrågade fältbussarna såsom Profibus DP, ProfiNet, Ethernet IP – Modbus TCP, DeviceNet
Denna modell är en 3-fasig U-omriktare kapslinsklass IP20 som kan användas i industriområden.
| Tekniska data | |
| Antal fas-ingångar | 3 |
|---|---|
| Nätspänning från/till | 380-500 V |
| Märkström vid I2N | 9,5 A |
| Max, avgiven effekt vid linjär belastning vid märkutgångsspänning | 4 kW |
| Max, avgiven effekt vid kvadratisk belastning vid märkutgångsspänning | 4 kW |
| Mått | 18,4x14x15,8 cm |
| Typ av omriktare | U-omriktare |
| Användning i industriområden tillåten | Ja |
| Användning i hemmiljö och kommersiella lokaler tillåten | Nej |
| Max, utspänning | 500 V |
| Kapslingsklass (IP) | IP20 |
| Skyddsnivå (NEMA) | 1 |
| Antal fas-utgångar | 3 |
| Stödjer protokoll CAN | Ja |
| Stödjer protokoll PROFIBUS | Ja |
| Integrerat bromsmotstånd | Nej |
| Stödjer protokoll PROFINET IO | Ja |
| Antal ingångar analoga | 3 |
| Antal utgångar analoga | 1 |
| Antal ingångar digitala | 6 |
| Antal utgångar digitala | 1 |
| Antal hårdvarugränssnitt övrigt | 1 |
| Antal hårdvarugränssnitt industri-Ethernet | 1 |
| Fyrkvadrantsdrift möjlig | Ja |
| Max, utgångsfrekvens | 599 Hz |
| Med PC-anslutning | Ja |
| Med optiskt gränssnitt | Nej |
| Med styrenhet | Ja |
| Nätfrekvens (värde) | 50/60 Hz |
| Relativ symmetrisk nätfrekvenstolerans | 5 % |
| Relativ symmetrisk nätspänningstolerans | 10 % |
| Antal hårdvarugränssnitt RS485 | 1 |
| Stödjer protokoll DeviceNet | Ja |
| Stödjer protokoll Modbus | Ja |
| Stödjer protokoll för andra bussystem | Ja |
| Stödjer protokoll EtherNet/IP | Ja |
| Stödjer protokoll PROFINET CBA | Nej |
