Beskrivning

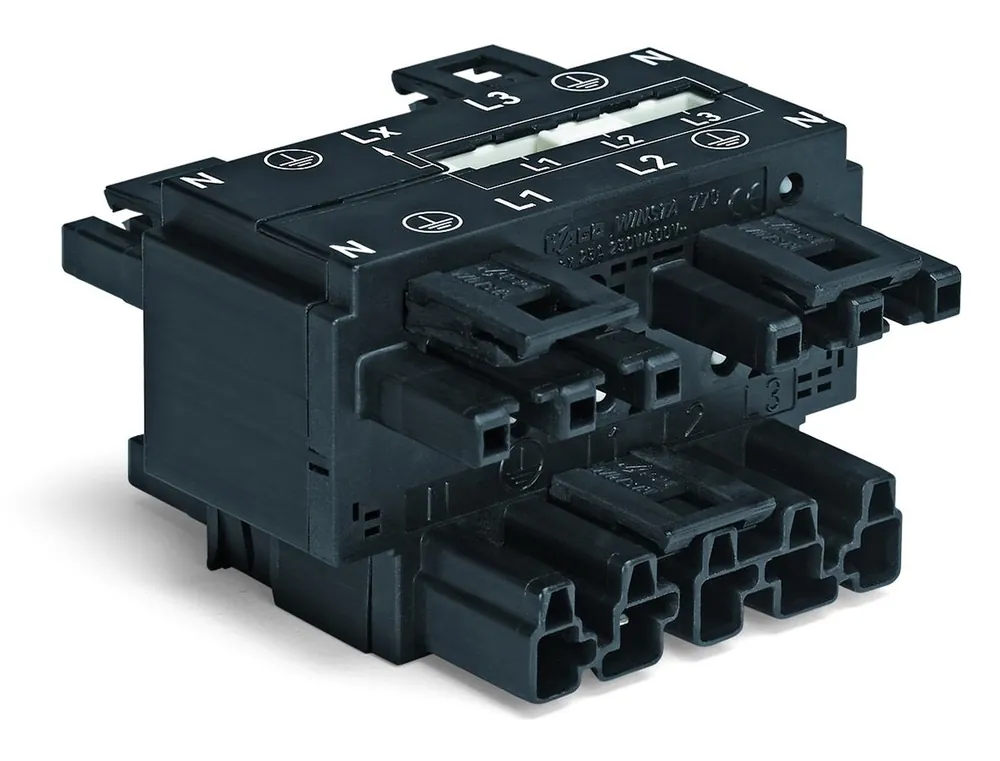

Pluggbart distributionsblock för Wagos snabbkopplade system.
OBS! Alla kontakter för fasta installationer (snäppversioner för belysningsarm, anordningar eller alla typer av PCB och fördelningsskåp) har på fabriken utrustats med låsspakar för att säkerställa att kontakter och socklar är ordentligt låsta.
Alla WINSTA-komponenter har 100% skydd mot felkoppling när det gäller:
Isättning av olika antal poler
Isättning vid 180° vridning
Isättning vid förskjutning i sidled
Isättning av en pol
| Tekniska data | |
| Typ | 770-640 |
|---|---|
| Utförande av integrerad koppling | Övrigt |
| Utförande av fördelare | Power current -/alternating current distributor |
| Låsmekanism | Integrerad i insticksanslutning |
| Antal poler | 5 |
| Antal ingångar | 5 |
| Antal utgångar | 17 |
| Färg på separata adapterstycket | utan adapterdel |
| Färgkodning/kontaktinsats | Svart |
| Märkspänning | 400 V |
| Nominell märkström | 25 A |
| Nominell märkström till ljusarmatur | 25 A |
| Märkstötspänning | 6 kV |
| Bredd | 64.8 mm |
| Höjd | 58.2 mm |
| Längd | 62.75 mm |
| FAS-uttag | L1-L3 |
| Genomgångsresistans | 0.5 mOhm |
| Halogenfri | Ja |
| Kapslingsmaterial | PA (polyamid) |
| Kontaktmaterial | Övrigt |
| Max. kontinuerligt temperaturmotstånd dragavlastning | 105°C |
| Max. kontinuerligt temperaturmotstånd kontaktdel | 85°C |
| Mekanisk kodning | Ja |
| Monteringsmöjlighet | ei |
| Nedsmutsningsgrad | 3 |
| Kapslingsklass (IP) | IP20 |
