Beskrivning

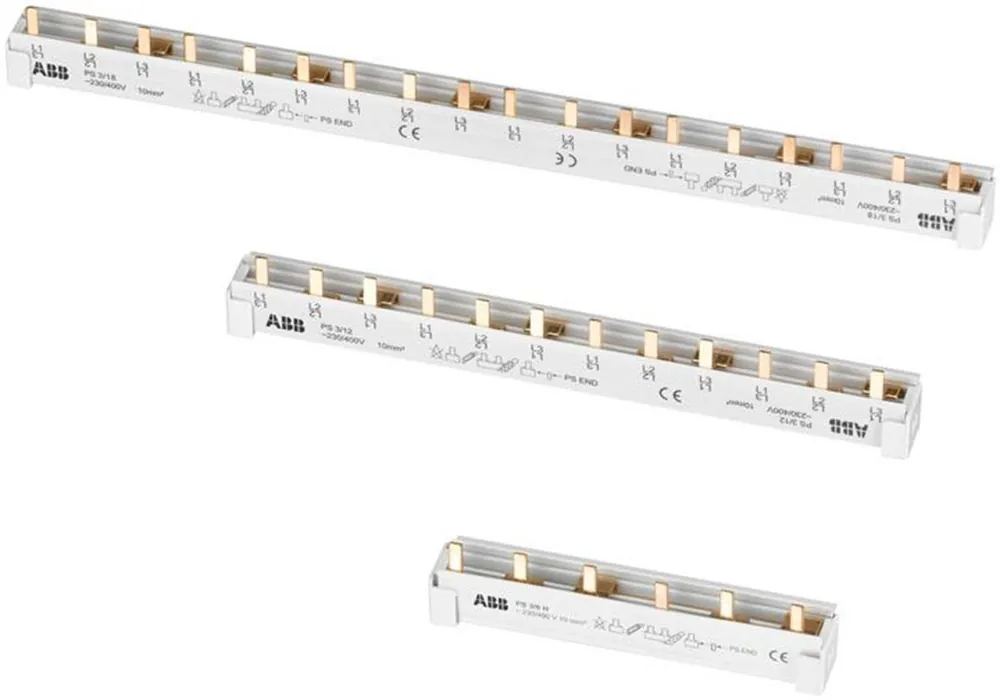

ABB fasskensystem möjliggör säker sammankoppling av dvärgbrytare, jordfelsbrytare och personskyddsbrytare. Systemet finns i fasta och kapbara längder och levereras med tillbehör som beröringsskydd, ändskydd och matande terminaler. Busskonstruktionen är isolerad och har elanslutning med stift; den har 58 poler och en tvärarea på 16 mm². Totallängden är 1 020 mm och bredden motsvarar 58 modulmellanrum med modulbredd 17,5 mm, vilket gör systemet avsett för upp till 14 apparater. Systemet har en kontinuerlig märkström Iu på 80 A, max märkdriftspänning Ue 690 V samt en märkkorttidsströmhållfasthet Icw på 25 kA och är avsett för enheter för montering på N-skena. Systemet är inte lämpligt för enheter med hjälpkontakt.
| Tekniska data | |
| Antal faser | 4 |
|---|---|
| Antal poler | 58 |
| Area | 16 mm² |
| Bredd i antal modulmellanrum | 58 |
| Färg | Grå |
| Isolerad | Ja |
| Lämplig för antal apparater | 14 |
| Lämplig för enheter med hjälpkontakt | Nej |
| Lämplig för enheter med N-skena | Ja |
| Längd | 1020 mm |
| Max. märkdriftspänning Ue | 690 V |
| Modulbredd | 17.5 mm |
| Märkkorttidsströmhållfasthet Icw | 25 kA |
| Märkström kontinuerlig Iu | 80 A |
| Typ av elanslutning | Stift/Pinne |
| Antal faser | 4 |
| Antal poler | 58 |
