Beskrivning

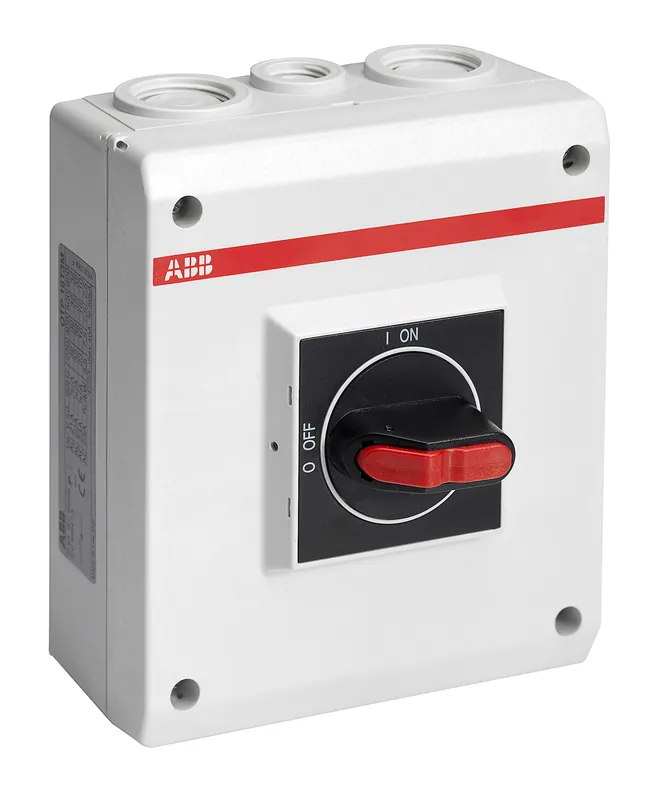

ABB OTP16T3M är en 3-polig 7,5 kW plastkapslad säkerhetsbrytare med svart vred och ljusgrå kapsling. 1S hjälpkont. IP65-klassad.
| Tekniska data | |
| Utförande som huvudbrytare | Ja |
|---|---|
| Utförande som service-/reparationsbrytare | Ja |
| Utförande som säkerhetsbrytare | Ja |
| Utförande som nödstoppsinstallation | Nej |
| Version med omkastad omkopplare | Nej |
| Antal omkopplare | 1 |
| Max märkdriftspänning Ue vid AC | 750 V |
| Nominell driftspänning | 750 V |
| Nominell kontinuerlig ström Iu | 40 A |
| Märkström vid AC-23, 400 V | 16 A |
| Märkström vid AC-21, 400 V | 32 A |
| Nominell effekt vid AC-3, 400 V | 7,5 kW |
| Märkuteffekt vid AC-23, 400 V | 7,5 kW |
| Omkopplingseffekt vid 400 V | 7,5 kW |
| Antal poler | 3 |
| Antal slutande hjälpkontakter | 1 |
| Motordrift valbar | Nej |
| Integrerad motordrift | Nej |
| Spänningsutlösare valbar | Nej |
| Apparatbyggsätt | Komplett apparat i kapsling |
| Lämplig för golvmontage | Nej |
| Lämplig för fyrhåls frontmontage | Ja |
| Lämplig för centralt frontmontage | Nej |
| Lämplig för inbyggnad i fördelningar | Nej |
| Lämplig för mellanmontage | Nej |
| Färg på manöverelement | Svart |
| Typ av kontrollelement | Vred |
| Kan spärras | Ja |
| Huvudströmkretsens anslutningssätt | Skruvanslutning |
| Skyddsklass, framsidan | IP65 |
| Skyddsnivå (NEMA) | 4 |
