Beskrivning
Effektbrytarna h3 + (MCCB) från Hager har brytförmåga upp 50 kA vilket ökar säkerheten utan att kompromissa med driftsäkerheten. Förutom termomagnetiska utlösningsskydd erbjuder h3+ även elektroniska skydd i form av LSI och Energy. Med Energy versionen erhålls fler mät och styrfunktioner såsom energimätning, effekt, ström och spänning.

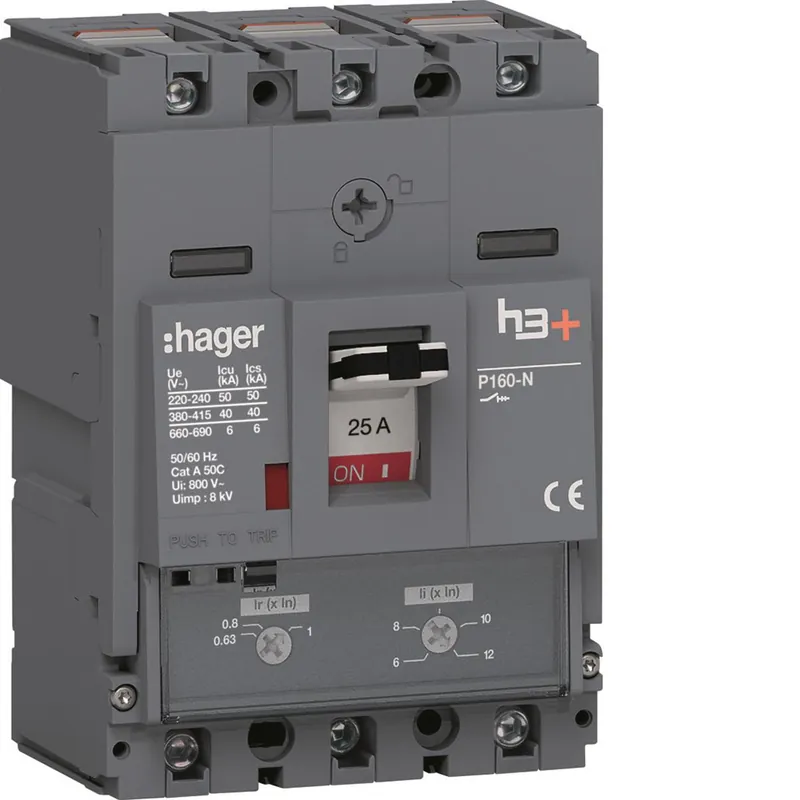

- Effektbrytare h3+
- P160
- TM
- Termo-magnetisk
- 25 A
- 3-polig
- 40kA
| Tekniska data | |
| Typ | HNS025DC |
|---|---|
| Antal poler | 3 |
| Antal slutande hjälpkontakter | 0 |
| Antal växlande hjälpkontakter | 0 |
| Antal öppnande hjälpkontakter | 0 |
| Apparatbyggsätt | Inbyggnadsapparat i fastmontageteknik |
| Huvudströmkretsens anslutningssätt | Skruvanslutning |
| Inställning för överlastutlösare | 16-25 A |
| Inställningsområde för den momentana kortslutningsutlösaren | 150-300 A |
| Integrerad motordrift | Nej |
| Integrerat jordfelsskydd | Nej |
| Kapslingsklass (IP) | IP40 |
| Komplett apparat med skyddsenhet | Ja |
| Läge för huvudströmsanslutning | Frontsida |
| Lämplig för montage på DIN-skena | Nej |
| Montering med DIN-skena valfritt | Ja |
| Motordrift valbar | Nej |
| Märkkortslutningsbrytförmåga Icu vid 400 V, 50 Hz | 40 kA |
| Märkspänningsområde | 220-690 V |
| Nominell kontinuerlig ström Iu | 25 A |
| Typ av kontrollelement | Vippströmbrytare |
| Utlösningsindikering tillgänglig | Ja |
