Beskrivning

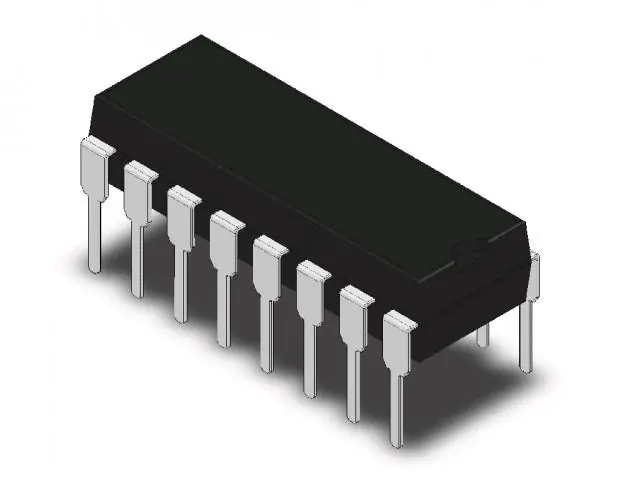

DG412 är en slutande (SPST) analog switch med fyra separata brytare. Resistansen vid slutet läge är garanterad till 35ohm eller lägre vilket gör den transparent i de flesta applikationer. Switchen är normalt öppen och sluts när kontrollingången aktiveras. Switchtiden är extremt snabb, normalt lägre än 175ns vid tillslag och 145ns vid frånslag. Kretsen kan drivas med antingen enkel spänningsmatning från +10 till +30V eller dubbel spänning mellan ±4.5 och ±20V.
* Switchfunktion: 4x 1-polig slutande (SPST-NO)
* Resistans: max 35ohm
* Matningsspänning: +10 – 30V / ±4.5 – 20V
* Styrsignaler: TTL / CMOS
