Beskrivning

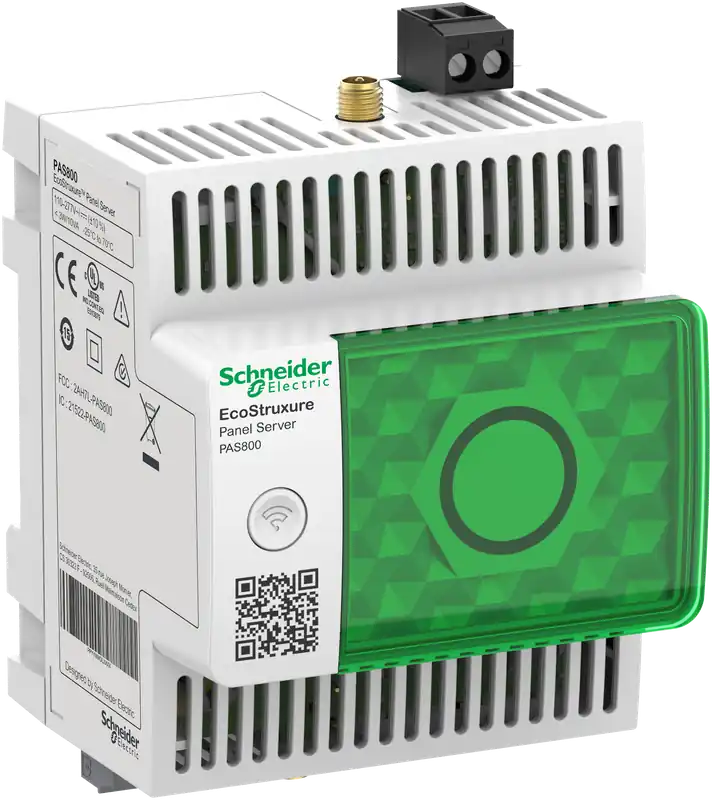

Schneider Electric PAS800 EcoStruxure Panel Server är en datalogger och tillika gateway som tillhandahåller anslutning av trådbundna eller trådlösa smarta IoT-enheter till programvara för edge control eller molntjänster. Tre års dataloggning med användarvänliga webbsidor som erbjuder energitabell, trendanalys av mätserier och visning av registrerade larm. Enkel felsökning av systemet genom inbyggda webbsidor med avancerad diagnostisk information och loggar. Enkel driftsättning genom inbyggda webbsidor eller med EcoStruxure Power Commissioninng som ger driftsättningsrapporter med avancerade funktioner.
Anslut trådlösa enheter från Schneider Electric som PowerTag Energy, PowerLogic HeatTag, Power Tag Ambiant, Power Tag control och andra. Anslut de flesta Modbus RS485 och Modbus TCP enheter på marknaden, inklusive elmätare och reläskydd från Schneider Electric.
Produktdimensionerna är följande: bredd 71,8 millimeter, djup 70,2 millimeter och höjd 85 millimeter.
- Från 110 till 277 VAC/DC 50-60Hz 3W/10VA Max strömförsörjning
- -25°C till +70°C Driftstemperatur
- 5-95 % relativ luftfuktighet
- Viktiga certifieringar inklusive CE, UL/CSA, IEC61010, UL61010, IEC61974-1, marin certifiering, IEC61443-4-2, RCM, EAC och UKCA
- Gatewayen kan monteras på DIN-skena i ett modulärt hölje
- Den har IP20-anslutningar, IP40 på framsidan och IP30 på övriga sidor
- Två 10/100 Base-T Ethernet RJ45-kontakter
- Kontakt för extern Wi-Fi/Bluetoth-antenn
- Modbus RS485-plintar
- Kontakt för extern antenn för trådlösa enheter
- Två kontakter för extern Wi-Fi/Bluetooth-antenn och extern antenn för trådlösa enheter
- Direkt mobilanslutning via extern LTE-router ansluten via Ethernet eller Wi-Fi
- Passar perfekt för EcoStruxure Edge-programvara som Power Monitoring Expert, Power Operations och EcoStruxure Building Operations
- Utformad för EcoStruxure molntjänster som Facility Expert, Asset Advisor och Resource Advisor
| Tekniska data | |
| Typ | PAS800 |
|---|---|
| Antal kanaler | 1 |
| Beroende av leverantör | Nej |
| Bredd i antal modulmellanrum | 4 |
| Bussystem EIB/KNX | Nej |
| Bussystem KNX-RF (Radio Frekvens) | Nej |
| Bussystem LON | Nej |
| Bussystem Powernet | Nej |
| Bussystem radiofrekvens | Ja |
| Demonteringsskydd | Nej |
| Driftspänningsområde | 110-277 V |
| Dubbelriktad radiofrekvens | Ja |
| Effektförbrukning | 3 W |
| Infraröd-gränssnitt | Nej |
| Kan uppdateras | Ja |
| Kapslingsklass (IP) | IP30 |
| Max. antal enheter per kanal | 100 |
| Med LED-indikering | Ja |
| Monteringsmetod | Inbyggnadsinstallation |
| Protokoll | TCP/IP |
| Radiogränssnitt | Ja |
| Spänningstyp | AC/DC |
| Visualisering | Nej |
| Web-Server | Ja |
