Beskrivning

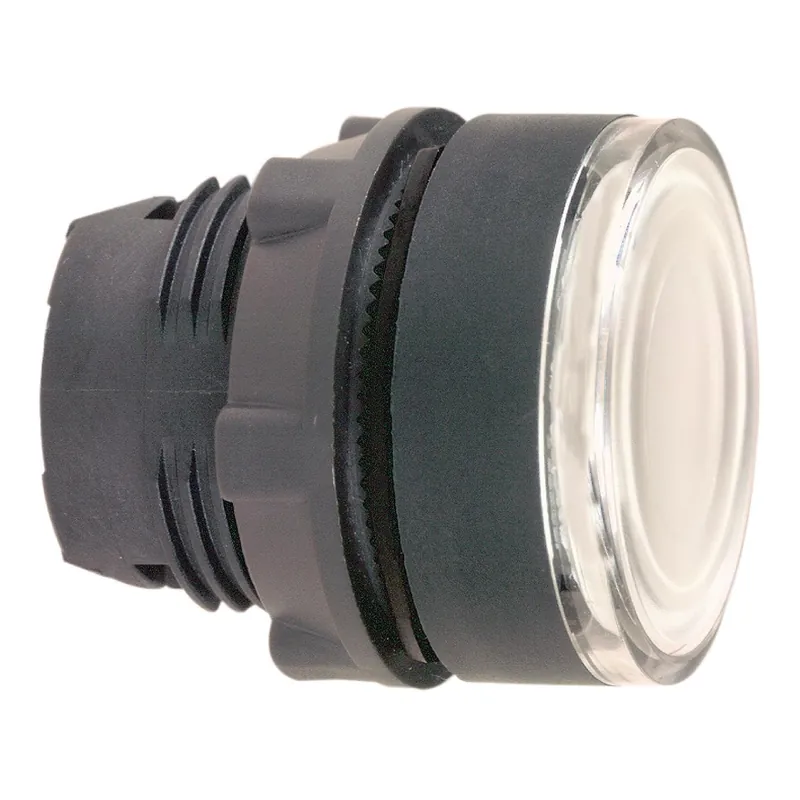

Lamptryckknapp för Harmony XB5-serien. För LED. Knappen är återfjädrande och har plant trycke.
| Tekniska data | |
| Produktområde | Harmony XB5 |
|---|---|
| Typ av produkt eller komponent | Lamptrycke |
| Enhetens korta namn | ZB5 |
| Produktkompatibilitet | Inbyggd LED |
| Material frontring | Mörkgrå plast |
| Montagediameter | 22 mm |
| Försäljning per odelbar kvantitet | 1 |
| Typ av huvud | Standard |
| Form på signalenhetens huvud | Rund |
| Typ av manöverdon | Återfjädring |
| Manöverdon profil | Infälld vit, omärkt |
| Manöver extra information | Med vanlig lins |
| Bredd | 29 mm |
| Höjd | 29 mm |
| Djup | 30 mm |
| Produktens vikt | 0,017 kg |
| Motstånd mot högtryckstvätt | 7000000 Pa vid 55 °C, distans |
| Mekanisk livslängd | 10000000 cycles |
| Huvudgrupp | Belyst tryckknapp |
| Grupp av produkt | Plant trycke integrerad LED |
| Stationsnamn | XALD 1…5 hål, XALK 2…5 hål |
| Färg | Vit |
| Märkning | Omärkt |
| Elektrisk sammansättningskod | M1 för 6 kontakter använder singel block i frontmontage med inbyggd LED, M2 för 6 kontakter använder singel och dubbel block i frontmontage med inbyggd LED, M6 för 2 kontakter använder singel block i frontmontage med inbyggd LED och transformator, M10 för 2 kontakter använder singel block i frontmontage med inbyggd LED, MF1 för 2 kontakter använder singel block i frontmontage med inbyggd LED, MR1 för 2 kontakter använder singel block i bakre montering med inbyggd LED |
| Produktbeskrivning | Grundläggande underenheter |
| Skyddsbehandling | TC |
| Omgivande lufttemperatur för lagring | −40…70 °C |
| Omgivningstemeperatur vid drift | −40…70 °C |
| Överspänningskategori | Klass II överensstämmer med IEC 60536 |
| IP-kapslingsklass | IP66 överensstämmer med IEC 60529, IP67, IP69, IP69K |
| NEMA kapslingsklass | NEMA 13, NEMA 4X |
| IK-skyddsgrad | IK05 överensstämmer med EN 50102 |
| Standarder | UL 508, GB 14048.5, EN/IEC 60947-5-4, EN/IEC 60947-5-1, CSA C22.2, JIS C8201-5-1, EN/IEC 60947-1, JIS C8201-1 |
| Produktcertifieringar | DNV, UL listed, LROS (Lloyds register of shipping), CSA, BV, GL |
| Vibrationsbeständighet | 5 gn (f= 2…500 Hz) överensstämmer med IEC 60068-2-6 |
| Chocktålighet | 30 gn (varaktighet = 18 ms) för halv sinusacceleration överensstämmer med IEC 60068-2-27, 50 gn (varaktighet = 11 ms) för halv sinusacceleration överensstämmer med IEC 60068-2-27 |
