Beskrivning

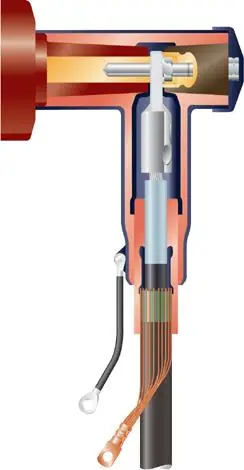

Vinklad anslutning, 630A, för rund plastisolerad 1-ledarkabel till kompaktställverk och transformatorer. Satsen är komplett inklusive kabelskor. Separata kabelavslut behövs ej. För både inom- och utomhusbruk. För parallellanslutning används en singelanslutning och en CC-parallellanslutning. Norm: CENELEC HD 629.1.
Anslutningen är tillverkad av flamsäkert silikongummi med hög krypströmshållfasthet. Det tjockväggiga, ledande skiktet på isolationen skyddar vid oavsiktlig beröring. Mantelprov kan göras utan att den skärmade anslutningen kopplas bort. Anslutningen har uttag för kapacitiv spänningskontroll.
| Tekniska data | |
| Typ | RSTI-5851-SE01 |
|---|---|
| Area 12 kV | 35-95 mm² |
| Area 24 kV | 35-70 mm² |
| Ledarmaterial | Al/Cu |
| Isolationsdiameter | 12.7-25 mm |
| Vikt | 4.9 kg |
| Avsedd för inomhusbruk | Ja |
| Avskärmad | Ja |
| Jordkabellängd | 0.8 m |
| Kabelsko inkluderad | Ja |
| Ledarens anslutningssätt | Skruvanslutning |
| Lämplig för utomhusbruk | Ja |
| Lämpligt för antal trådar | 3 |
| Märkspänning U0/U (Um) | 12,7/22 (24) kV |
| Märkström (EN 50180/EN 50181) | C (630 A) |
| Typ av kontaktdon | T-anslutningsdon |
