Beskrivning
TeSys K, hjälpreläer CA2,CA3 samt CA4 Reläerna är mycket kompakta och leveras för montage på DIN skena eller skruvfastsättning. Anslutning finns i 4 varianter. Skruv, flatstift, bladfjäder och kretskortsmontage. Spolspänningar är AC (CA2-K) och DC (CA 3-K). CA4-K har lågförbrukande spole i DC, speciellt framtaget för att kunna direktmanövreras via ett PLC-system.
- Växelströmsmanövrerade
| Tekniska data | |
| REACH Datum | 2022-07-20 |
|---|---|
| REACH Informationsplikt | No |

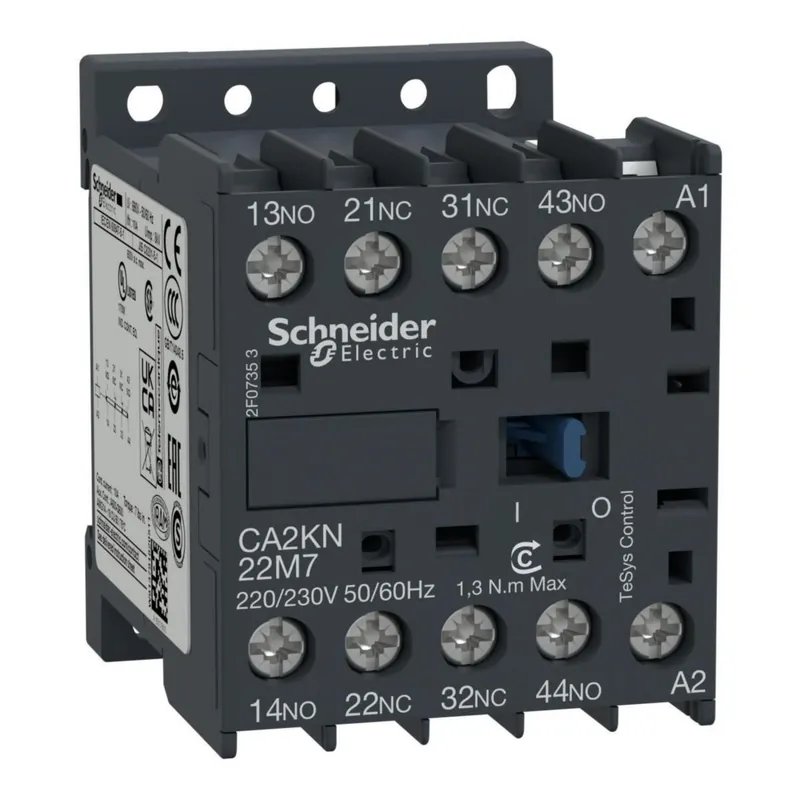

| Typ | CA2KN22M7 |
| Antal fördröjda, öppnande kontakter | 0 |
| Antal hjälpkontakter normalt stängda (NC) | 2 |
| Antal hjälpkontakter normalt öppna (NO) | 2 |
| Antal växlande hjälpkontakter | 0 |
| Antal överlappande slutande kontakter | 0 |
| Gränssnitt | Nej |
| Hjälpströmkretsens anslutningssätt | Skruvanslutning |
| Lämplig för manuell drift | Nej |
| Med LED-indikering | Nej |
| Monteringsmetod | DIN-skena/skruv |
| Märkspänning matning vid AC 50 Hz | 220-230 V |
| Märkspänning matning vid AC 60 Hz | 220-230 V |
| Nominell märkdriftström Ie vid 400V | 10 A |
| Spänningstyp för manöver | AC |
