Beskrivning

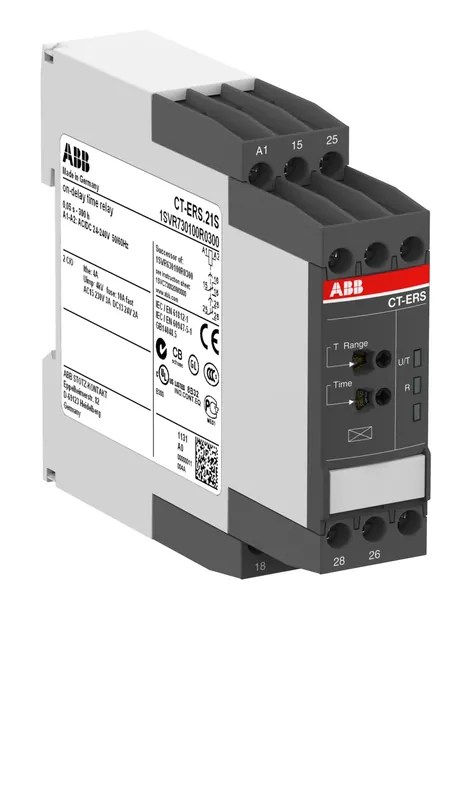

ABB tidsrelä är ett tillslagsfördröjt relä avsett för montage på DIN-skena och har kapslingsklass IP20 samt skruvanslutning för elanslutning. Det har ett tidsområde på 0,05–1 080 000 s, vilket motsvarar upp till 300 timmar, och erbjuder funktion för fördröjning vid magnetisering. Driftsspänningen är 24–240 V AC vid 50 eller 60 Hz eller 24–48 V DC och märkströmmen är 4 A. Reläutgångarna består av en ofördröjd växlande kontakt och en fördröjd växlande kontakt. Enheten är 22,5 mm bred, 85,6 mm hög och 103,7 mm djup.
| Tekniska data | |
| Antal utgångar, fördröjda, slutande | 0 |
|---|---|
| Antal utgångar, fördröjda, växlande | 1 |
| Antal utgångar, fördröjda, öppnande | 0 |
| Antal utgångar, ofördröjda, slutande | 0 |
| Antal utgångar, ofördröjda, växlande | 0 |
| Antal utgångar, ofördröjda, öppnande | 0 |
| Bredd | 22.5 mm |
| Djup | 103.7 mm |
| Fjärrstyrning möjlig | Nej |
| Funktion blinkning, startar med paus, fast tid | Nej |
| Funktion blinkning, startar med puls, fast tid | Nej |
| Funktion flytande kontakt vid avmagnetisering | Nej |
| Funktion flytande kontakt vid magnetisering | Nej |
| Funktion fördröjning avmagnetisering | Nej |
| Funktion fördröjning magnetisering | Ja |
| Funktion pulsformning | Nej |
| Funktion stjärn-triangel | Nej |
| Höjd | 85.6 mm |
| Klockfunktion, startar med paus, variabel | Nej |
| Klockfunktion, startar med puls, variabel | Nej |
| Lämplig enbart för fjärrstyrning | Nej |
| Med halvledarutgång | Nej |
| Märkspänning matning vid AC 50 Hz | 24-240 V |
| Märkspänning matning vid AC 60 Hz | 24-240 V |
| Märkspänning matning vid DC | 24-48 V |
| Påbyggbara kontaktblock | Nej |
| Spänningstyp för manöver | AC/DC |
| Tidsområde | 0.05-1080000 s |
| Typ av elanslutning | Skruvanslutning |
| Utgångar, reversibla fördröjda/ofördröjda | Nej |
| Antal utgångar, fördröjda, slutande | 0 |
| Antal utgångar, fördröjda, växlande | 1 |
| Antal utgångar, fördröjda, öppnande | 0 |
| Antal utgångar, ofördröjda, slutande | 0 |
| Antal utgångar, ofördröjda, växlande | 0 |
| Antal utgångar, ofördröjda, öppnande | 0 |
