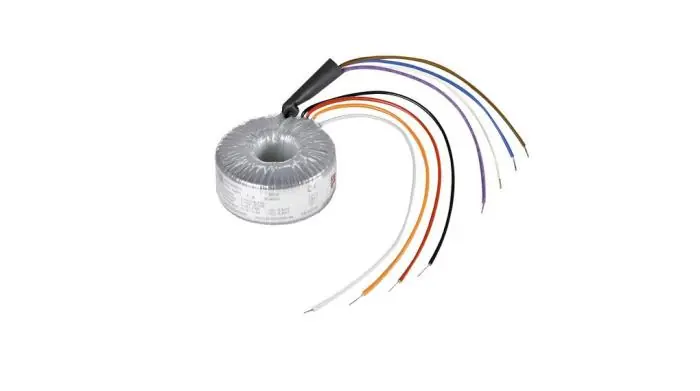

Beskrivning
Toroidtransformator med dubbla lindningar som kan anslutas i serie för att ge två separata spänningar, t.ex. ±12V eller dubbla märkspänningen. Lindningarna kan även anslutas parallellt för högre effektuttag. Primärsidan har även den dubbla lindningar och för normal användning (med 230VAC) ska dessa anslutas i serie.
Transformatorn monteras med bult och bricka som spänns fast i chassiet. M4-bult och M4-mutter medföljer.
* Primär: 2 x 115VAC / 50Hz [brun – *lila] / [vit – *blå]
* Sekundär: 2 x 24V / 2 x 0.63A [röd – *svart / grå – *orange] (* = start)
* Anslutningar: 200mm AWG18
* Isolering: Klass A, 105°C / 500VDC
* Vikt: 0.5Kg
* Dimensioner: ø71 x 31mm
* Montering: M4
