Beskrivning

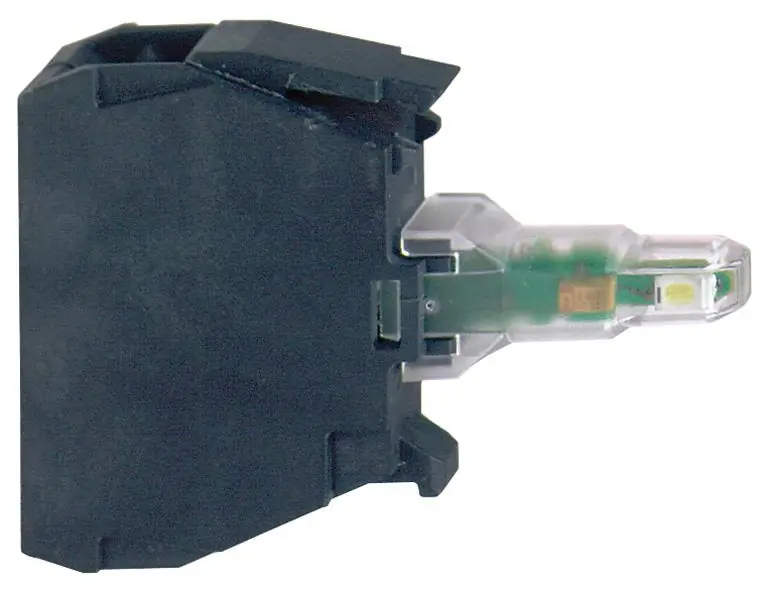

LED-block för Harmony XB4 och XB5. 24-120V AC/DC, skruvanslutning.
| Tekniska data | |
| Anslutningar – plintar | Skruvanslutning, = 2 x 1.5 mm² med ändhylsa överensstämmer med EN 60947-1. Skruvanslutning, >= 1 x 0.22 mm² utan ändhylsa överensstämmer med EN 60947-1 |
|---|---|
| Signaltyp | Fast |
| Ljuskälla | Skyddad LED |
| Lamptyp | Inbyggd LED |
| Matning ljuskälla | Direkt |
| Färg på ljuskälla | Vit |
| [Us] matningsspänning | 24…120 V AC/DC vid 50/60 Hz |
| Produktens vikt | 0,017 kg |
| Åtdragningsmoment | 0,8…1,2 N.m överensstämmer med EN 60947-1 |
| Typ av skruv | Kors kompatibel med Philips nr 1 skruvmejsel, Kors kompatibel med Pozidriv nr 1 skruvmejsel, Slitsad kompatibel med plan Ø 4 mm skruvmejsel, Slitsad kompatibel med plan Ø 5,5 mm skruvmejsel |
| Gränser matningsspänning | 19,2…132 V DC, 21,6…132 V AC |
| Livslängd | 100000 h vid märkspänning och 25 °C |
| Motstånd strömrusning | 1 kv överensstämmer med IEC 61000-4-5 |
| Blockmontering | Frontmontage |
| Skyddsbehandling | TH |
| Omgivande lufttemperatur för lagring | −40…70 °C |
| Omgivningstemeperatur vid drift | −40…70 °C |
| IP-kapslingsklass | IP20 överensstämmer med IEC 60529 |
| Standarder | CSA C22.2 |
| EN/IEC 60947-5-5 | |
| EN/IEC 60947-1 | |
| JIS C8201-5-1 | |
| UL 508 | |
| EN/IEC 60947-5-4 | |
| EN/IEC 60947-5-1 | |
| JIS C8201-1 | |
| Produktcertifieringar | UL listad |
| CSA | |
| Motstånd mot snabba transienter | 2 kv överensstämmer med IEC 61000-4-4 |
| Motstånd mot elektromagnetiska fält | 10 V/m överensstämmer med IEC 61000-4-3 |
| Motstånd mot elektrostatisk urladdning | 6 kv på kontakt (på metalldelarna) överensstämmer med IEC 61000-4-2 |
| 8 kv i fri luft (i isolerande delar) överensstämmer med IEC 61000-4-2 | |
| Elektromagnetisk emission | Klass B överensstämmer med IEC 55011 |
| [Us] driftspänning | 24…120 V |
