Beskrivning

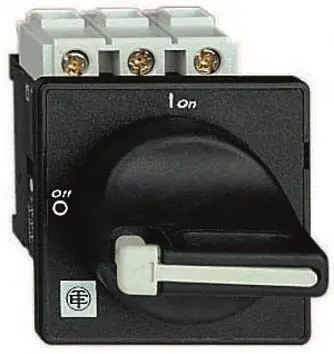

Schneider Electric VBDN20 huvudbrytare för dörr- och panelmontage. Svartfärgad.
| Tekniska data | |
| Typ | VBDN20 |
|---|---|
| Utförande som huvudbrytare | Ja |
| Utförande som service-/reparationsbrytare | Ja |
| Max. märkdriftspänning Ue vid AC | 690 V |
| Nominell effekt vid AC-3, 400 V | 4 kW |
| Antal poler | 3 |
| Nominell kontinuerlig ström Iu | 20 A |
| Utförande | Enhålsmontage Ø22,5 |
| Färg på manöverelement | Svart |
| Märkuteffekt vid AC-23, 400 V | 7.5 kW |
| Märkström vid AC-21, 400 V | 20 A |
| Apparatbyggsätt | Inbyggnadsapparat i fastmontageteknik |
| Huvudströmkretsens anslutningssätt | Skruvanslutning |
| Kan spärras/låsas | Ja |
| Lämplig för centralt frontmontage | Ja |
| Skyddsklass (IP), framsidan | IP65 |
| Märkkorttidsströmhållfasthet Icw | 0.14 kA |
| Typ av kontrollelement | Kort vridhandtag |
| Villkorad nominell kortslutningsström Iq | 6 kA |
| Omkopplingseffekt vid 400 V | 0 kW |
