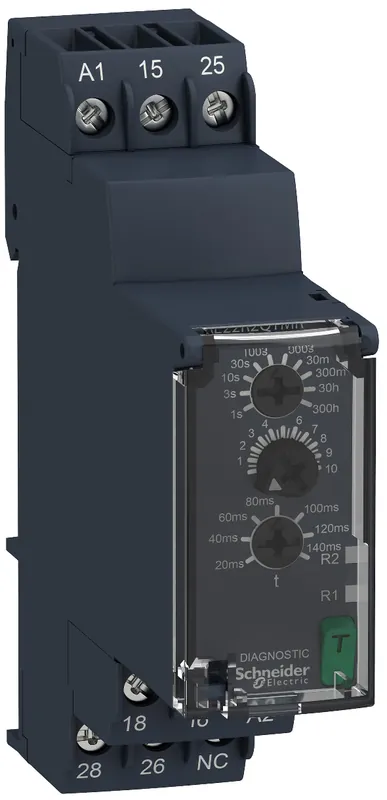

RE22R2QTMR är avsedd för att styra en Y/D kopplare.
Vid försörjning av tidreläet, börjar den inställda tiden på de två översta justerskruvarna.
När tiden har gått ut ändrar R1 status, varefter den inställda paustiden på den nedre justerskruven aktiveras.
När paustiden har gått ut byter R2 position.
Var medveten om att i D läge är båda reläerna aktiverade.
Tidreläet har 2 separata uppsättningar kontakter (2 C/O)

Tidreläet kan levereras med 24-240V AC/DC vilket gör den lämplig för de flesta applikationer.
Den maximala belastningen på kontaktsatserna är 8A.

Tidsintervallet kan fritt justeras inom ett av de valda 10 tidsintervallen med de 2 övre justeringsskruvarna på framsidan.

RE22R2QTMR har följande tidsintervall:

Paustiden ställs in på den nedre justeringskruven och kan vara från 20 till 140 ms.

Lysdioderna på framsidan indikerar status för de 2 reläutgångarna. Testknappen aktiverar utgången när det finns matning på tidreläet.

Harmony RE22 är en serie industriella tidsreläer för montering på DIN-skena. Timrarna har bakgrundsbelysta LED-skruvar för justering som gör det enkelt att se inställningen på platser med dålig belysning. Den inbyggda testknappen underlättar testning och felsökning eftersom utgången kan testas genom att trycka på knappen. Det genomskinliga frontskyddet skyddar tidreläet mot damm och smuts. Det är också möjligt att låsa den för att skydda mot oavsiktlig justering av tidreläet.
