Beskrivning

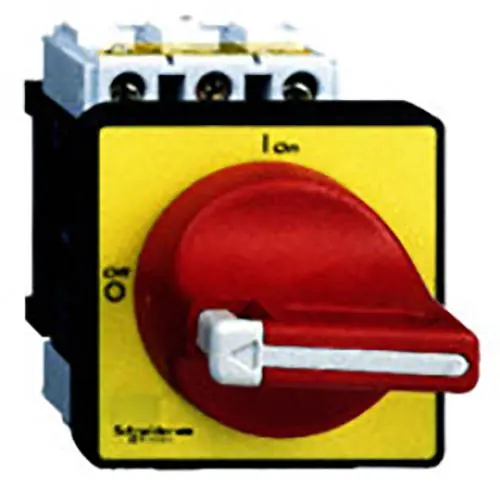

För panelmontage. Rött vred
| Tekniska data | |
| Typ | VCD0 |
|---|---|
| Utförande som huvudbrytare | Ja |
| Utförande som service-/reparationsbrytare | Nej |
| Utförande som säkerhetsbrytare | Nej |
| Utförande som nödstoppsinstallation | Ja |
| Max. märkdriftspänning Ue vid AC | 690 V |
| Nominell effekt vid AC-3, 400 V | 5.5 kW |
| Antal poler | 3 |
| Nominell kontinuerlig ström Iu | 25 A |
| Utförande | Enhålsmontage Ø22,5 |
| Färg på manöverelement | Röd |
| Märkuteffekt vid AC-23, 400 V | 7.5 kW |
| Märkström vid AC-21, 400 V | 25 A |
| Antal slutande hjälpkontakter | 0 |
| Antal växlande hjälpkontakter | 0 |
| Antal öppnande hjälpkontakter | 0 |
| Apparatbyggsätt | Inbyggnadsapparat i fastmontageteknik |
| Huvudströmkretsens anslutningssätt | Skruvanslutning |
| Integrerad motordrift | Nej |
| Kan spärras/låsas | Ja |
| Lämplig för fyrhåls frontmontage | Nej |
| Lämplig för centralt frontmontage | Ja |
| Lämplig för golvmontering | Nej |
| Lämplig för inbyggnad i fördelningar | Nej |
| Lämplig för mellanmontage | Nej |
| Motordrift valbar | Nej |
| Skyddsklass (IP), framsidan | IP65 |
| Märkkorttidsströmhållfasthet Icw | 0.3 kA |
| Spänningsutlösare valbar | Nej |
| Typ av kontrollelement | Kort vridhandtag |
| Villkorad nominell kortslutningsström Iq | 10 kA |
| Omkopplingseffekt vid 400 V | 0 kW |
